LD1117AV33
- 厂商名称意法半导体
- 元件分类线性稳压器
- 中文描述固定电压稳压器, LDO, 5.3V至10V, 1.15V压差, 3.3V输出, 1A输出, TO-220-3
- 英文描述LD1117AV33,Low Dropout Voltage Regulator,1.2A,3.3 V±2%,3-Pin TO-220
- 数据手册LD1117AV33数据手册Datasheet PDF
- 在线购买
LD1117AV33概述
LD1117AV33是一款低压降固定和可调正向稳压器，可提供高达1A的输出电流。NPN通过晶体管确保了高效率。只需一个非常普通的10μF最小电容器即可保证稳定性。芯片微调可使稳压器在25°C时达到非常严格的±2%输出电压容差。
内部电流和热限制
高电源电压抑制-25°C时典型值为80dB
内部电流和热限制
高电源电压抑制-25°C时典型值为80dB
LD1117AV33中文参数
| 制造商: | STMicroelectronics | 输出类型: | Fixed |
| 产品种类: | 低压差稳压器 | 最小工作温度: | 0 ℃ |
| 安装风格: | Through Hole | 最大工作温度: | + 125 ℃ |
| 封装 / 箱体: | TO-220-3 | 回动电压: | 1 V |
| 输出电压: | 3.3 V | 系列: | LD1117A |
| 输出电流: | 1 A | 封装: | Tube |
| 输出端数量: | 1 Output | 回动电压—最大值: | 1.1 V at 100 mA |
| 极性: | Positive | Ib - 输入偏流: | 5 mA |
| 静态电流: | 5 mA | 线路调整率: | 6 mV / V |
| 输入电压 - 最小值: | 2.75 V | 负载调节: | 10 mV |
| 输入电压 - 最大值: | 8 V | Pd-功率耗散: | 12 W |

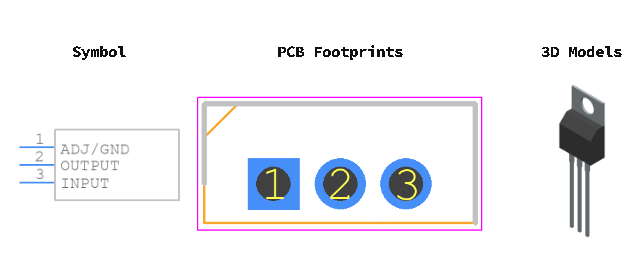

LD1117AV33引脚图
