AD5262BRUZ20
- 厂商名称ADI
- 元件分类数字电位器
- 中文描述易失性数字电位器,20 kohm,双,4线,串行,SPI,线性,±30%,4.5 V
- 英文描述AD5262BRUZ20 256-step dual pot,20K AD5262BRUZ20,Digital Potentiometer 20kΩ256-Position Linear 2-channel Serial-4 Wire,Serial-SPI 16-Pin TSSOP
- 数据手册AD5262BRUZ20数据手册Datasheet PDF
- 在线购买
AD5262BRUZ20概述
AD5262提供一个双通道、256位、数字控制的可变电阻（VR）器件。该器件执行的电子调节功能与电位器或可变电阻器相同。该器件的每个通道都包含一个固定的电阻，它的刮刀触点在一个由加载到SPI兼容的串行输入寄存器的数字代码决定的点上敲击固定的电阻值。刮片和固定电阻的任一端点之间的电阻值与传输到VR锁存器的数字代码呈线性变化。与市场上大多数数字电位器不同，只要提供适当的电源电压，该器件可以在15V或±5V下工作。应用包括机械电位器替代仪器：增益、偏移调整、立体声道音频电平控制、可编程电压-电流转换、可编程滤波器、延迟、时间常数、线路阻抗匹配、低分辨率DAC替代。
4线，SPI兼容的串行数据输入，可独立编程的双通道
固定A-B端子电阻为20Kohm
差分非线性为±1/4LSB（典型值），积分非线性为±1/2LSB（典型值）
满量程误差为-1LSB（典型值，代码=满量程），零量程误差为1LSB（典型值，代码=零量程）
最大关断电流为5μA
5V至15V单电源操作，±5.5V双电源操作
上电中等量程的预设
带宽（-3dB）为310KHz，电阻噪声电压为13nV/√Hz（RWB=20Kohm，f=1KHz）
典型的电刷电阻为60 ohm（IW=1V/RAB）
16引脚TSSOP封装，-40℃至+85℃温度范围
4线，SPI兼容的串行数据输入，可独立编程的双通道
固定A-B端子电阻为20Kohm
差分非线性为±1/4LSB（典型值），积分非线性为±1/2LSB（典型值）
满量程误差为-1LSB（典型值，代码=满量程），零量程误差为1LSB（典型值，代码=零量程）
最大关断电流为5μA
5V至15V单电源操作，±5.5V双电源操作
上电中等量程的预设
带宽（-3dB）为310KHz，电阻噪声电压为13nV/√Hz（RWB=20Kohm，f=1KHz）
典型的电刷电阻为60 ohm（IW=1V/RAB）
16引脚TSSOP封装，-40℃至+85℃温度范围
AD5262BRUZ20中文参数
| 制造商: | Analog Devices Inc. | 数字接口: | SPI |
| 产品种类: | 数字电位计 IC | 工作电源电压: | 2.75 V |
| 系列: | AD5262 | 工作电源电流: | 25 uA |
| 电阻: | 20 kOhms | 最小工作温度: | - 40 ℃ |
| 温度系数: | 35 PPM / C | 最大工作温度: | + 85 ℃ |
| 容差: | 0.3 | 封装 / 箱体: | TSSOP-16 |
| POT 数量: | Dual | 锥度: | Linear |
| 每 POT 分接头: | 256 Tap | 电源电压-最大: | 16.5 V |
| 弧刷存储器: | Volatile | 电源电压-最小: | 4.5 V |

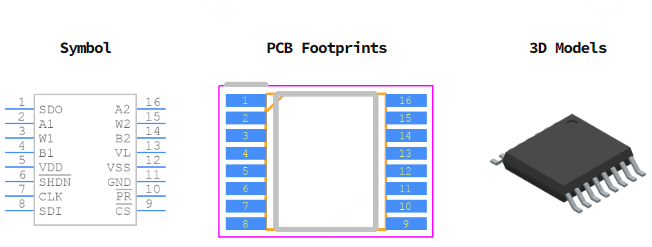

AD5262BRUZ20引脚图
