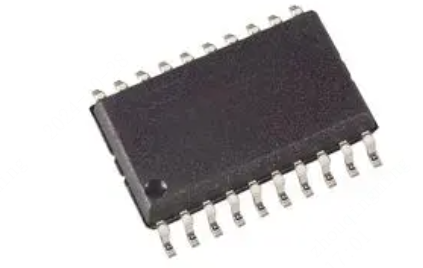

L4981AD013TR
- 厂商名称意法半导体
- 元件分类PFC控制器芯片
- 中文描述<span>PFC控制器芯片, 功率因数 0.99, 19.5V & 12mA电源, 16.5 V闭锁, 100 kHz, SOIC-20</span>
- 英文描述L4981A:Fixed Frequency Average Current Mode;L4981B:Line Modulated Frequency Average Current Mode<br />
- 数据手册L4981AD013TR数据手册Datasheet PDF
- 在线购买
L4981AD013TR概述
L4981AD013TR是一款功率因数校正器，具有实现高达0.99的超高功率因数的必要功能。这款功率因数校正器（PFC）预调器采用BCD 60II技术，包含设计正弦线电流消耗高效模式电源的所有控制功能。L4981可轻松用于主电压在85V至265V之间的系统，无需任何线路开关。这种新型PFC可以在固定频率下工作，优化了输入滤波器的尺寸；工作频率模式采用平均电流模式PWM控制器，无需斜率补偿即可保持正弦线电流。除功率MOSFET栅极驱动器外，还包括精确电压基准（外部提供）、误差放大器、欠压锁定、电流检测和软启动。为了限制外部元件的数量，该器件还集成了过压和过流保护功能。
线路电流失真度限制在<lt/>5
通用输入电源
前馈线路和负载调节
平均电流模式PWM，噪声灵敏度最低
高电流双极和DMOS图腾柱输出
带迟滞和可编程开启的欠压锁定
阈值过压、过流保护
外部提供精确的2%芯片基准
线路电流失真度限制在<lt/>5
通用输入电源
前馈线路和负载调节
平均电流模式PWM，噪声灵敏度最低
高电流双极和DMOS图腾柱输出
带迟滞和可编程开启的欠压锁定
阈值过压、过流保护
外部提供精确的2%芯片基准
L4981AD013TR中文参数
| 制造商: | STMicroelectronics | 封装 / 箱体: | SOIC-20 |
| 产品种类: | 功率因数校正 - PFC | 高度: | 2.35 mm |
| 开关频率: | 115 kHz | 长度: | 13 mm |
| 最小工作温度: | - 40 ℃ | 湿度敏感性: | Yes |
| 最大工作温度: | + 125 ℃ | 产品类型: | PFC - Power Factor Correction |
| 安装风格: | SMD/SMT | 系列: | L4981 |

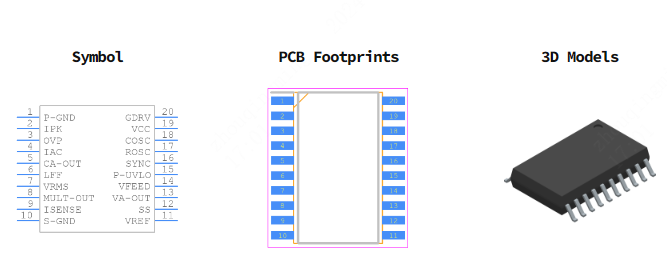

L4981AD013TR引脚图
