ADUM1402ARWZ-RL
- 厂商名称ADI
- 元件分类数字隔离器
- 中文描述数字隔离器,4放大器,2.7 V,5.5 V,WSOIC,16引脚,1 Mbps
- 英文描述ANALOG DEVICES-ADUM1402ARWZ-RL-Digital Isolator,4 Channel,100 ns,2.7 V,5.5 V,WSOIC,16 Pins
- 数据手册ADUM1402ARWZ-RL数据手册Datasheet PDF
- 在线购买
ADUM1402ARWZ-RL概述
ADUM1402是一款四通道的数字隔离器。它是基于Analogue Devices,Inc.的icoupler®技术。该隔离器组件提供了优于光耦合器等替代产品的出色性能特征。该隔离器在各种通道配置和数据速率下提供四个独立的隔离通道。它主要用于通用多通道隔离、SPI接口和数据转换器隔离、RS-232/RS-422/RS-485收发器、工业现场总线隔离、汽车系统等应用。该隔离器通过了UL认可：根据UL 1577，1分钟2500V rms，CSA元件验收通知5A，VDE合格证书，DIN V DE V 0884-10（VDE V 0884-10）：2006-12，VIORM=560V峰值，TÜV批准：IEC/EN/UL/CSA 61010-1。
采用高速CMOS和单片空芯变压器技术制成
低功率运行，双向通信
3V/5V电平转换，高温操作为125℃
输出使能功能，高共模瞬态抗扰度为<gt/>25 kV/μs
VDD1侧的输入数为2，VDD2侧的输入数为2
最大数据速率为1Mbps，工作温度范围为-40℃至+105℃
最大传播延迟为100ns（在5V时）
最大脉宽失真：40ns
封装方式为16引脚WSOIC
采用高速CMOS和单片空芯变压器技术制成
低功率运行，双向通信
3V/5V电平转换，高温操作为125℃
输出使能功能，高共模瞬态抗扰度为<gt/>25 kV/μs
VDD1侧的输入数为2，VDD2侧的输入数为2
最大数据速率为1Mbps，工作温度范围为-40℃至+105℃
最大传播延迟为100ns（在5V时）
最大脉宽失真：40ns
封装方式为16引脚WSOIC
ADUM1402ARWZ-RL中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最大: | 5.5 V |
| 产品种类: | 数字隔离器 | 电源电压-最小: | 2.7 V |
| 系列: | ADUM1402 | 工作电源电流: | 44 mA |
| 安装风格: | SMD/SMT | 传播延迟时间: | 65 ns |
| 封装 / 箱体: | SOIC-16 | 最小工作温度: | - 40 ℃ |
| 通道数量: | 4 Channel | 最大工作温度: | + 105 ℃ |
| 极性: | Unidirectional | 最大下降时间: | 3 ns (Typ) |
| 数据速率: | 1 Mb/s | 最大上升时间: | 3 ns (Typ) |
| 绝缘电压: | 2500 Vrms | 工作电源电压: | 5 V |
| 隔离类型: | Magnetic Coupling |

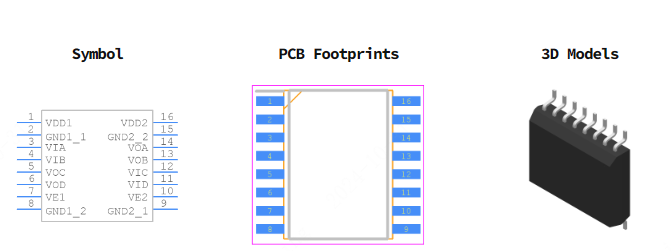

ADUM1402ARWZ-RL引脚图
