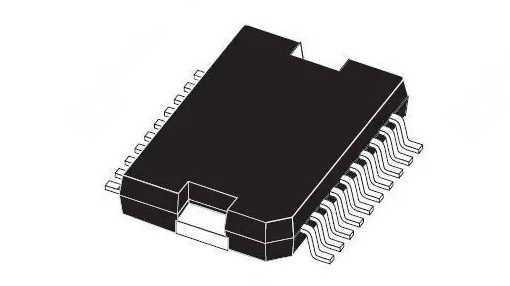

L6205PD013TR
- 厂商名称意法半导体
- 元件分类步进电机驱动芯片
- 中文描述电机驱动器/控制器,全桥,8V至52V电源,52V/2.8 A/2输出,SOIC-20
- 英文描述DMOS DUAL FULL BRIDGE DRIVER
- 数据手册L6205PD013TR数据手册Datasheet PDF
- 在线购买
L6205PD013TR概述
DMOS双全桥驱动器专为电机控制应用而设计，采用MultiPower-BCD技术，在同一芯片上结合了隔离DMOS功率晶体管、CMOS和双极电路。通常用于双极步进电机、双路或四路直流电机。
5.6A输出峰值电流（2.8A DC）
工作频率高达100KHz
非耗散过流保护
并联运行
交叉传导保护
热关断
欠压锁定
集成式快速自由轮转二极管
5.6A输出峰值电流（2.8A DC）
工作频率高达100KHz
非耗散过流保护
并联运行
交叉传导保护
热关断
欠压锁定
集成式快速自由轮转二极管
L6205PD013TR中文参数
| 制造商: | STMicroelectronics | 最小工作温度: | - 40 ℃ |
| 产品种类: | 马达/运动/点火控制器和驱动器 | 最大工作温度: | + 150 ℃ |
| 产品: | Brushed DC Motor Drivers | 安装风格: | SMD/SMT |
| 类型: | Full Bridge | 湿度敏感性: | Yes |
| 工作电源电压: | 8 V to 52 V | 产品类型: | Motor / Motion / Ignition Controllers & Drivers |
| 输出电流: | 2.8 A | 系列: | L6205 |
| 工作电源电流: | 10 mA |
L6205PD013TR引脚图
