ADM485JRZ-REEL7
- 厂商名称ADI
- 元件分类RS-422/RS-485芯片
- 中文描述收发器，RS485，1个驱动器，1个接收器，4.75 V至5.25 V，NSOIC-8，0°C至70°C
- 英文描述Analog Devices ADM485JRZ-REEL7,Line Transceiver,RS-422,RS-485,5 V,8-Pin SOIC
- 数据手册ADM485JRZ-REEL7数据手册Datasheet PDF
- 在线购买
ADM485JRZ-REEL7概述
收发器，RS485，1个驱动器，1个接收器，4.75 V至5ADM485是一款差分线路收发器。它适用于多点总线传输线上的高速双向数据通信。该部件包含一个差分线驱动器和一个差分线接收器。驱动器和接收器都可以独立启用。当禁用时，输出是三态的。它是在BiCMOS上制造的，这是一种先进的混合技术工艺，结合了低功率CMOS和快速开关双极技术。所有的输入和输出都包含防静电保护；所有的驱动输出都具有高源和汇流能力。外延层被用来防止闩锁。该收发器被广泛用于低功率RS-485系统、DTE/DCE接口、分组交换、局域网（LNA）、数据集中、数据复用器、综合服务数字网络（ISDN）等应用。
在（VIN=12V）时，输入电流为1mA
数据速率为5Mbps，一个总线上最多可同时连接32个收发器
单电源电压为5V，接收器包含故障安全功能，导致逻辑高输出状态
总线共模范围为–7V至+12V
过热关断保护
短路保护
驱动器传播延迟的典型值为10ns，是针对LTC485的卓越升级
接收器传播延迟为15ns（典型值），断电状态高阻抗输出
工作温度范围:0°C到70°C
封装方式为8引脚SOIC-N.25 V，NSOIC-8，0°C至70°C
在（VIN=12V）时，输入电流为1mA
数据速率为5Mbps，一个总线上最多可同时连接32个收发器
单电源电压为5V，接收器包含故障安全功能，导致逻辑高输出状态
总线共模范围为–7V至+12V
过热关断保护
短路保护
驱动器传播延迟的典型值为10ns，是针对LTC485的卓越升级
接收器传播延迟为15ns（典型值），断电状态高阻抗输出
工作温度范围:0°C到70°C
封装方式为8引脚SOIC-N.25 V，NSOIC-8，0°C至70°C
ADM485JRZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 电源电压-最小: | 5 V |
| 产品种类: | RS-422/RS-485 接口 IC | 最小工作温度: | - 40 ℃ |
| 系列: | ADM485 | 最大工作温度: | + 85 ℃ |
| 安装风格: | SMD/SMT | 双工: | Half Duplex |
| 封装 / 箱体: | SOIC-8 | 输入/输出端数量: | 1 |
| 功能: | Transceiver | 输入线路数量: | 10 at RS-422, 32 at RS-485 |
| 激励器数量: | 1 Driver | 输出线路数量: | 1 |
| 接收机数量: | 1 Receiver | 工作电源电流: | 2.2 mA |
| 数据速率: | 5 Mb/s | 工作电源电压: | 5 V |
| 电源电压-最大: | 5 V | 输出类型: | 3-State |

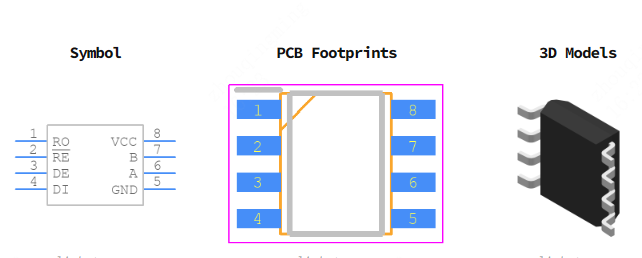

ADM485JRZ-REEL7引脚图
