AD633JNZ
- 厂商名称ADI
- 元件分类乘法器/除法器
- 中文描述模拟乘法器，20V/µs，3个放大器，1个乘法器/分配器，8至18V电源，DIP-8，0至70℃
- 英文描述Analogue Multiplier 2%FS 10V PDIP8 AD633JNZ,Analogue Multiplier 8-Pin PDIP
- 数据手册AD633JNZ数据手册Datasheet PDF
- 在线购买
AD633JNZ概述
AD633是一款四象限模拟乘法器。它包括高阻抗、差分X和Y输入，以及一个高阻抗求和输入（Z）。低阻抗输出电压是由一个嵌入式齐纳管提供的标称10V满量程。该器件的多功能性并没有因为其简单性而受到影响。Z输入提供了对输出缓冲放大器的访问，使用户能够将两个或多个乘法器的输出相加，增加乘法器的增益，将输出电压转换为电流，并配置各种应用。它被广泛用于乘法、除法、平方、调制/解调、相位检测、压控放大器/衰减器/滤波器等应用中。
在（VO=0.1V rms）时，小信号带宽为1MHz（典型值）
无需外部组件
激光微调的准确性和稳定性
总误差在满量程的最大2%以内
高阻抗单位增益求和输入
电源电流为4mA（典型值）
在(VO=20V至p-p)时，压摆率为20V/µs
输出噪声（频谱密度）为0.8µV/√Hz（典型值）
工作温度范围:0°C到70°C
封装方式为8引脚塑料双直列式封装[PDIP]
在（VO=0.1V rms）时，小信号带宽为1MHz（典型值）
无需外部组件
激光微调的准确性和稳定性
总误差在满量程的最大2%以内
高阻抗单位增益求和输入
电源电流为4mA（典型值）
在(VO=20V至p-p)时，压摆率为20V/µs
输出噪声（频谱密度）为0.8µV/√Hz（典型值）
工作温度范围:0°C到70°C
封装方式为8引脚塑料双直列式封装[PDIP]
AD633JNZ中文参数
| 制造商: | Analog Devices Inc. | 最小工作温度: | - 40 ℃ |
| 产品种类: | 特殊用途放大器 | 最大工作温度: | + 85 ℃ |
| 系列: | AD633 | 安装风格: | Through Hole |
| 放大器类型: | Analog Multiplier | 封装 / 箱体: | PDIP-8 |
| 电源电压-最大: | 18 V | 工作电源电压: | 8 V to 18 V |
| 电源电压-最小: | 8 V | Pd-功率耗散: | 500 mW (1/2 W) |
| 工作电源电流: | 4 mA |

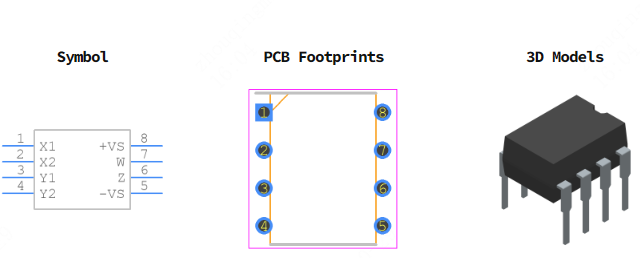

AD633JNZ引脚图
