AD8221ARZ-R7
- 厂商名称ADI
- 元件分类仪表放大器
- 中文描述仪器放大器, 1 放大器, 60 µV, 2.5 V/µs, 825 kHz, ± 2.3V 至 ± 18V, NSOIC
- 英文描述Instrumentation Amplifiers Precision IC
- 数据手册AD8221ARZ-R7数据手册Datasheet PDF
- 在线购买
AD8221ARZ-R7概述
AD8221是一款增益可编程的高性能仪表放大器。它提供了业界同类产品中最高的CMRR。该器件拒绝宽带干扰和线路谐波，大大简化了滤波器要求。可能的应用包括精密数据采集、生物医学分析和航空航天仪器。低电压失调、低失调漂移、低增益漂移、高增益精度和高CMRR，使该部件成为要求最佳直流性能的应用的最佳选择，如桥式信号调节。它被广泛用于诸如称重秤、工业过程控制、桥式放大器、精密数据采集系统、医疗仪器、应变仪、传感器接口等应用。
工作电源范围为±2.3V至±18V
在10kHz（G=1）时，CMRR最小为80dB
-3dB带宽为825kHz（G=1）
压摆率为2V/µs
输入电压噪声在1kHz时最大为8nV/√Hz，0.25μV p-p输入噪声（0.1Hz至10Hz）
输入失调电压为60µV（最大）
输入失调漂移为0.4µV/°C（最大）
输入偏置电流：1.5nA（最大）
指定性能的温度范围为-40℃至+85℃
工作温度为-40°C至+125°C，封装样式为8引脚SOIC-N
工作电源范围为±2.3V至±18V
在10kHz（G=1）时，CMRR最小为80dB
-3dB带宽为825kHz（G=1）
压摆率为2V/µs
输入电压噪声在1kHz时最大为8nV/√Hz，0.25μV p-p输入噪声（0.1Hz至10Hz）
输入失调电压为60µV（最大）
输入失调漂移为0.4µV/°C（最大）
输入偏置电流：1.5nA（最大）
指定性能的温度范围为-40℃至+85℃
工作温度为-40°C至+125°C，封装样式为8引脚SOIC-N
AD8221ARZ-R7中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 85 ℃ |
| 产品种类: | 仪表放大器 | 安装风格: | SMD/SMT |
| 系列: | AD8221 | 封装 / 箱体: | SOIC-8 |
| 通道数量: | 1 Channel | 放大器类型: | Instrumentation Amplifier |
| 3dB带宽: | 825 kHz | 双重电源电压: | +/- 18 V |
| SR - 转换速率 : | 2 V/us | 高度: | 1.5 mm |
| CMRR - 共模抑制比: | 130 dB | 长度: | 5 mm |
| Ib - 输入偏流: | 200 pA | 最大输入电阻: | 100 GOhms |
| Vos - 输入偏置电压 : | 60 uV | 工作电源电压: | 2.3 V to 18 V |
| 电源电压-最大: | 18 V | Pd-功率耗散: | 200 mW |
| 电源电压-最小: | 2.3 V | PSRR - 电源抑制比: | 130 dB |
| 工作电源电流: | 1 mA | Vcm - 共模电压: | 2.3 V to 18 V |
| 最小工作温度: | - 40 ℃ | 电压增益 dB: | 60 dB |

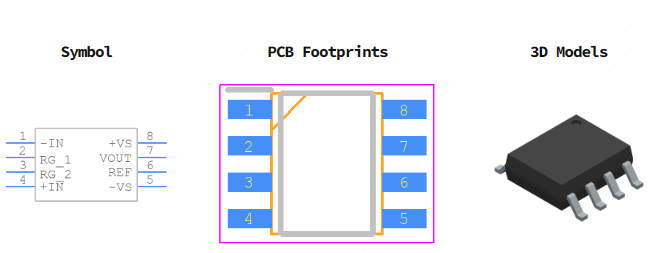

AD8221ARZ-R7引脚图
