SN74AHCT08DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述具有TTL兼容输入的4通道、双输入、4.5V至5.5V高速(7.1ns)与门
- 英文描述Quadruple 2-Input Positive-AND Gates
- 数据手册SN74AHCT08DR数据手册Datasheet PDF
- 在线购买
SN74AHCT08DR概述
SN74AHCT08DR是德州仪器（TI）推出的一款高性能、低功耗的四通道与门（AND gate）集成电路，采用14-SOIC封装，专为表面贴装技术（SMT）设计。该器件工作电压范围为4.5V至5.5V，输入为TTL电压兼容，输出可驱动多达10个LSTTL负载。
特性
输入兼容TTL电压
闩锁性能超过250mA，
符合JESD 17规范
静电放电(ESD)保护性能超过JESD 22规范要求：
2000V人体放电模型(A114-A)
200V机器放电模型(A115-A)
1000V充电器件模型(C101)
应用
服务器
网络交换机
PC和笔记本电脑
电子销售终端
特性
输入兼容TTL电压
闩锁性能超过250mA，
符合JESD 17规范
静电放电(ESD)保护性能超过JESD 22规范要求：
2000V人体放电模型(A114-A)
200V机器放电模型(A115-A)
1000V充电器件模型(C101)
应用
服务器
网络交换机
PC和笔记本电脑
电子销售终端
SN74AHCT08DR中文参数
制造商:Texas Instruments
产品种类:逻辑门
逻辑功能:AND
栅极数量:4 Gate
逻辑系列:AHCT
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:8 mA
高电平输出电流:-8 mA
传播延迟时间:5.5 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
长度:8.65 mm
逻辑类型:2-Input AND
位数:4 bit
工作电源电流:20 uA
工作电源电压:5 V
产品种类:逻辑门
逻辑功能:AND
栅极数量:4 Gate
逻辑系列:AHCT
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:8 mA
高电平输出电流:-8 mA
传播延迟时间:5.5 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
长度:8.65 mm
逻辑类型:2-Input AND
位数:4 bit
工作电源电流:20 uA
工作电源电压:5 V

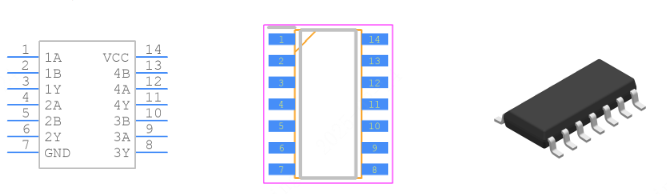

SN74AHCT08DR引脚图
