SN74F32DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述4通道、双输入、4.5V至5.5V高速(6ns)双极或门
- 英文描述Quad 2-input positive-OR gates
- 数据手册SN74F32DR数据手册Datasheet PDF
- 在线购买
SN74F32DR概述
SN74F32DR是一款由德州仪器（Texas Instruments）生产的集成电路，属于标准逻辑门系列。以下是该芯片的主要特性及信息：
基本特性
逻辑类型：4通道双输入或门（OR Gate）。
工作电压：4.5V至5.5V。
输出电流：灌电流（IOL）20mA，拉电流（IOH）1mA。
工作温度范围：0°C至70°C。
封装类型：14引脚SOIC（表面贴装）。
传播延迟：最大传播延迟为5.6ns（ 5V）。
应用场景
适用于需要高速逻辑处理的电路设计，例如数字信号处理、控制逻辑等。
基本特性
逻辑类型：4通道双输入或门（OR Gate）。
工作电压：4.5V至5.5V。
输出电流：灌电流（IOL）20mA，拉电流（IOH）1mA。
工作温度范围：0°C至70°C。
封装类型：14引脚SOIC（表面贴装）。
传播延迟：最大传播延迟为5.6ns（ 5V）。
应用场景
适用于需要高速逻辑处理的电路设计，例如数字信号处理、控制逻辑等。
SN74F32DR中文参数
制造商:Texas Instruments
产品种类:逻辑门
逻辑功能:OR
栅极数量:4 Gate
逻辑系列:F
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:20 mA
高电平输出电流:-1 mA
传播延迟时间:3.8 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:OR
高度:1.58 mm
输入类型:TTL
长度:8.65 mm
逻辑类型:2-Input OR
位数:4 bit
工作电源电流:15.5 uA
工作电源电压:5 V
输出类型:TTL
系列:SN74F32
产品种类:逻辑门
逻辑功能:OR
栅极数量:4 Gate
逻辑系列:F
输入线路数量:8 Input
封装/箱体:SOIC-14
输出线路数量:4 Output
低电平输出电流:20 mA
高电平输出电流:-1 mA
传播延迟时间:3.8 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:OR
高度:1.58 mm
输入类型:TTL
长度:8.65 mm
逻辑类型:2-Input OR
位数:4 bit
工作电源电流:15.5 uA
工作电源电压:5 V
输出类型:TTL
系列:SN74F32

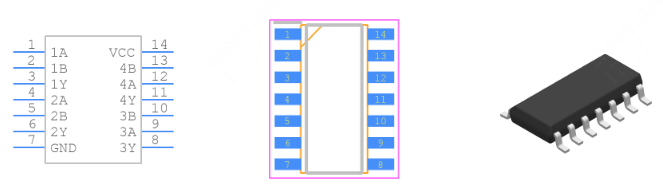

SN74F32DR引脚图
