MC79L05ACDR

厂商名称TI德州仪器
元件分类线性稳压器
中文描述100mA 负电压线性稳压器
英文描述3-pin,100mA,Fixed Negative Voltage Regulator
数据手册MC79L05ACDR数据手册Datasheet PDF
在线购买

MC79L05ACDR概述

该系列固定负压集成电路电压调节器专为广泛的应用而设计。其中包括用于消除与单点调节相关的噪声和分布问题的卡上调节。此外，它们还可用于控制串联通路元件，以制作大电流稳压电路。其中一个稳压器可提供高达100 mA的输出电流。内部限流和热关断功能使稳压器基本不受过载影响。当用作齐纳二极管和电阻器组合的替代品时，这些器件可有效改善两个数量级的输出阻抗，同时降低偏置电流。

MC79L的特性

3端稳压器

输出电流高达100 mA

无需外部元件

内部热过载保护

内部短路电流限制

直接替代行业标准MC79L00系列

提供5%或10%选择

MC79L05ACDR中文参数

制造商:Texas Instruments

产品种类:线性稳压器

系列:MC79L

安装风格:SMD/SMT

封装/箱体:SOIC-8

输出端数量:1 Output

极性:Negative

输出电压:-5 V

输出电流:100 mA

输出类型:Fixed

输入电压-最小值:-20 V

输入电压-最大值:-7 V

最小工作温度:0℃

最大工作温度:+125℃

静态电流:6 mA

高度:1.58 mm

长度:4.9 mm

线路调整率:150 mV

负载调节:60 mV

PSRR/纹波抑制—典型值:49 dB

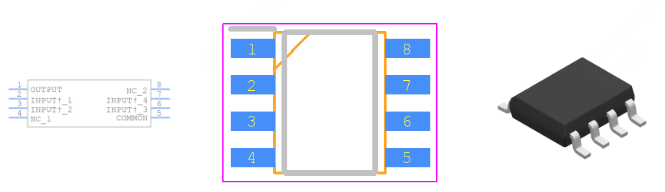

MC79L05ACDR引脚图
