UCC2813DTR-1
- 厂商名称TI德州仪器
- 元件分类PWM控制器
- 中文描述具有9.4V/7.4V UVLO和50%占空比、温度范围为–40°C至85°C的经济型低功耗BICMOS 1MHz电流模式PWM
- 英文描述Low Power Economy BiCMOS Current Mode PWM
- 数据手册UCC2813DTR-1数据手册Datasheet PDF
- 在线购买
UCC2813DTR-1概述
UCC3813-x器件系列是高速、低功耗集成电路，包含离线和直流到直流固定频率电流模式开关电源所需的所有控制和驱动元件，零件数量极少。
这些器件的引脚配置与UC384x器件系列相同，还具有内部全周期软启动和电流检测输入内部前沿消隐的附加功能。
UCC3813-x器件系列提供多种封装选择、温度范围选择、最大占空比选择和临界电压电平选择。UCC3813-3和UCC3813-5等器件具有较低的基准电压，最适合电池供电系统；而UCC3813-2和UCC3813-4器件具有较高的基准电压和较高的UVLO迟滞，是离线电源的理想选择。
UCC2813-x器件系列的指定工作温度范围为-40°C至85°C，UCC3813-x器件系列的指定工作温度范围为0°C至70°C。
这些器件的引脚配置与UC384x器件系列相同，还具有内部全周期软启动和电流检测输入内部前沿消隐的附加功能。
UCC3813-x器件系列提供多种封装选择、温度范围选择、最大占空比选择和临界电压电平选择。UCC3813-3和UCC3813-5等器件具有较低的基准电压，最适合电池供电系统；而UCC3813-2和UCC3813-4器件具有较高的基准电压和较高的UVLO迟滞，是离线电源的理想选择。
UCC2813-x器件系列的指定工作温度范围为-40°C至85°C，UCC3813-x器件系列的指定工作温度范围为0°C至70°C。
UCC2813DTR-1中文参数
| 制造商: | Texas Instruments | 最小工作温度: | - 40 ℃ |
| 产品种类: | 开关控制器 | 最大工作温度: | + 85 ℃ |
| 拓扑结构: | Boost, Flyback, Forward | 安装风格: | SMD/SMT |
| 输出端数量: | 1 Output | 封装 / 箱体: | SOIC-8 |
| 开关频率: | 1 MHz | 下降时间: | 44 ns |
| 占空比 - 最大: | 0.5 | 上升时间: | 41 ns |
| 输出电压: | 9.4 V | 系列: | UCC2813-1 |
| 输出电流: | 1 A |

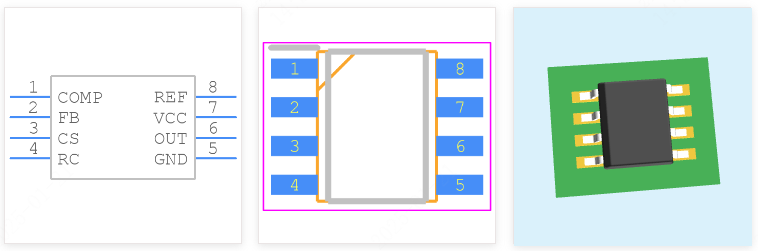

UCC2813DTR-1引脚图
