SN74F245DWR

厂商名称TI德州仪器
元件分类总线收发器
中文描述八通道总线收发器
英文描述Octal bus transceivers
数据手册SN74F245DWR数据手册Datasheet PDF
在线购买

SN74F245DWR概述

SN74F245DWR是一款由德州仪器（TI）生产的八路总线收发器，具有三态输出，主要用于数据总线之间的异步双向通信。它支持从A总线到B总线或从B总线到A总线的数据传输，传输方向由方向控制（DIR）引脚的电平决定。此外，输出使能（OE）引脚可用于禁用设备，从而有效隔离总线。

SN74F245采用德州仪器的缩小小外型封装（DB），在不到标准小外型封装一半的印刷电路板面积内提供相同数量的I/O引脚和功能。

0°C到70°C的工作温度范围。

SN74F245DWR中文参数

制造商:Texas Instruments

产品种类:总线收发器

输出类型:3-State

逻辑系列:F

电路数量:8 Circuit

传播延迟时间:7 ns

封装/箱体:SOIC-20

输入电平:TTL

输出电平:TTL

低电平输出电流:64 mA

高电平输出电流:-15 mA

电源电压-最小:4.5 V

电源电压-最大:5.5 V

最小工作温度:0℃

最大工作温度:+70℃

高度:2.35 mm

长度:12.8 mm

安装风格:SMD/SMT

通道数量:8 Channel

极性:Non-Inverting

系列:SN74F245

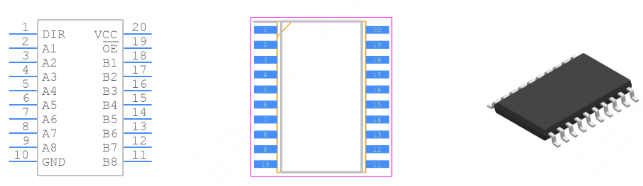

SN74F245DWR引脚图
