SN74ALS688NSR
- 厂商名称TI德州仪器
- 元件分类逻辑比较器
- 中文描述具有使能端的8位等值/幅度比较器(P=Q)
- 英文描述8-Bit Identity/Magnitude Comparators(P=Q)with Enable
- 数据手册SN74ALS688NSR数据手册Datasheet PDF
- 在线购买
SN74ALS688NSR概述
这些身份比较器对两个8位二进制或BCD字进行比较，并提供P=Q输出。这些器件具有图腾极输出。
SN54ALS688的工作温度范围为-55°C至125°C。SN74ALS688的工作温度范围为0°C至70°C。
SN74ALS688的特性
比较两个8位字
图腾柱输出（P=Q)
´ALS688与´ALS521相同
封装选项包括塑料小外形(DW)封装、陶瓷芯片载体(FK)以及标准塑料(N)和陶瓷(J)300-mil DIP
SN54ALS688的工作温度范围为-55°C至125°C。SN74ALS688的工作温度范围为0°C至70°C。
SN74ALS688的特性
比较两个8位字
图腾柱输出（P=Q)
´ALS688与´ALS521相同
封装选项包括塑料小外形(DW)封装、陶瓷芯片载体(FK)以及标准塑料(N)和陶瓷(J)300-mil DIP
SN74ALS688NSR中文参数
制造商:Texas Instruments
产品种类:逻辑比较器
比较器类型:Identity
位数:8 bit
逻辑功能:A=B
输出类型:Totem-Pole
封装/箱体:SOIC-20
传播延迟时间:20 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
电源电流—最大值:19 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
高电平输出电流:-2.6 mA
低电平输出电流:24 mA
工作电源电压:4.5 V to 5.5 V
产品种类:逻辑比较器
比较器类型:Identity
位数:8 bit
逻辑功能:A=B
输出类型:Totem-Pole
封装/箱体:SOIC-20
传播延迟时间:20 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
电源电流—最大值:19 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
高电平输出电流:-2.6 mA
低电平输出电流:24 mA
工作电源电压:4.5 V to 5.5 V

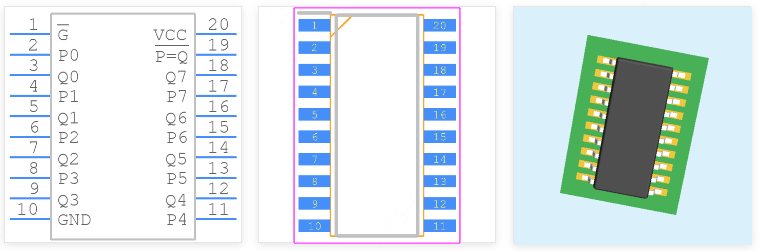

SN74ALS688NSR引脚图
