MC3486DR
- 厂商名称TI德州仪器
- 元件分类RS-422接口集成电路
- 中文描述具有三态输出的四路差分线路收发器
- 英文描述Quadruple Differential Line Receiver With 3-State Outputs
- 数据手册MC3486DR数据手册Datasheet PDF
- 在线购买
MC3486DR概述
MC3486是一款单片四路差分线路接收器，符合ANSI标准TIA/EIA-422-B和TIA/EIA-423-B以及ITU建议V.10和V.11规范的要求。MC3486提供四个具有TTL兼容输出的独立差分输入线路接收器。当适当的输出使能处于逻辑低电平时，输出可利用三态电路在任何输出端提供高阻抗状态。
MC3486与MC3487四路差分线路驱动器配合使用时，可实现卓越性能。该器件采用16引脚封装，由5V单电源供电。
MC3486的额定工作温度范围为0°C至70°C。
MC3486的特性
符合或超出ANSI标准EIA/TIA-422-B和EIA/TIA-423-B以及ITU建议V.10和V.11的要求
三态TTL兼容输出
快速转换时间
由5V单电源供电
可与Motorola™MC3486互换
MC3486与MC3487四路差分线路驱动器配合使用时，可实现卓越性能。该器件采用16引脚封装，由5V单电源供电。
MC3486的额定工作温度范围为0°C至70°C。
MC3486的特性
符合或超出ANSI标准EIA/TIA-422-B和EIA/TIA-423-B以及ITU建议V.10和V.11的要求
三态TTL兼容输出
快速转换时间
由5V单电源供电
可与Motorola™MC3486互换
MC3486DR中文参数
制造商:Texas Instruments
产品种类:RS-422接口集成电路
安装风格:SMD/SMT
封装/箱体:SOIC-16
系列:MC3486
功能:Receiver
数据速率:10 Mb/s
接收机数量:4 Receiver
电源电压-最大:5.25 V
电源电压-最小:4.75 V
工作电源电流:85 mA
最小工作温度:0℃
最大工作温度:+70℃
工作电源电压:5 V
产品种类:RS-422接口集成电路
安装风格:SMD/SMT
封装/箱体:SOIC-16
系列:MC3486
功能:Receiver
数据速率:10 Mb/s
接收机数量:4 Receiver
电源电压-最大:5.25 V
电源电压-最小:4.75 V
工作电源电流:85 mA
最小工作温度:0℃
最大工作温度:+70℃
工作电源电压:5 V

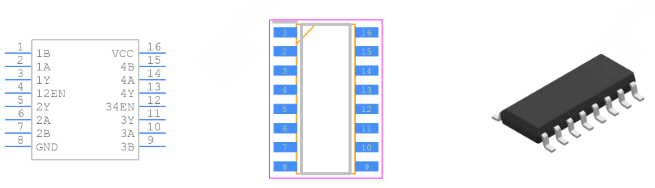

MC3486DR引脚图
