SN74F00DR

厂商名称TI德州仪器
元件分类逻辑门
中文描述4通道、双输入、4.5V至5.5V双极与非门
英文描述Quad 2-input positive-NAND gates
数据手册SN74F00DR数据手册Datasheet PDF
在线购买

SN74F00DR概述

SN74F00的说明

这些器件包含四个独立的2输入NAND栅极。它们在正逻辑中执行布尔函数或Y=A+B。

SN54F00的工作温度范围为-55°C至125°C。SN74F00的工作温度范围为0°C至70°C。

SN74F00的特性

封装选项包括塑料小外形封装、陶瓷芯片载体以及标准塑料和陶瓷300-mil DIP

SN74F00DR中文参数

制造商:Texas Instruments

产品种类:逻辑门

逻辑功能:NAND

栅极数量:4 Gate

逻辑系列:F

输入线路数量:8 Input

封装/箱体:SOIC-14

输出线路数量:4 Output

低电平输出电流:20 mA

高电平输出电流:-1 mA

传播延迟时间:6 ns

电源电压-最小:4.5 V

电源电压-最大:5.5 V

最小工作温度:0℃

最大工作温度:+70℃

安装风格:SMD/SMT

逻辑类型:2-Input NAND

位数:4 bit

工作电源电流:10.2 uA

工作电源电压:5 V

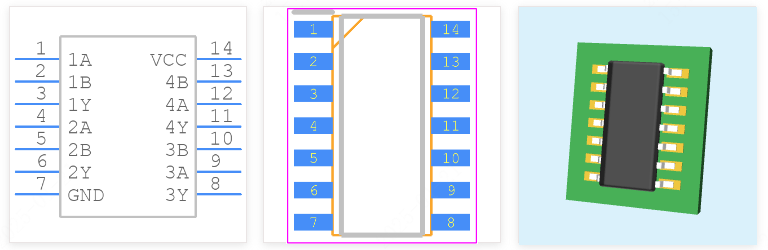

SN74F00DR引脚图
