MAX232DRG4
- 厂商名称TI德州仪器
- 元件分类RS232芯片
- 中文描述具有 +/-9V 输出和 +/-2kV ESD 保护的 5V 双通道 120kbps RS-232 线路驱动器/接收器
- 英文描述RS-232 Interface IC Dual EIA-232 Driver/Receiver
- 数据手册MAX232DRG4数据手册Datasheet PDF
- 在线购买
MAX232DRG4概述
MAX232器件是一款双路驱动器/接收器，其中包括一个电容式电压发生器，可通过单个5V电源提供TIA/EIA-232-F电压电平。每个接收器都将TIA/EIA-232-F输入转换为5V TTL/CMOS电平。这些接收器的典型阈值为1.3V，典型迟滞为0.5V，可接受±30V输入。每个驱动器都将TTL/CMOS输入电平转换为TIA/EIA-232-F电平。
MAX232的特性
符合或超出TIA/EIA-232-F和ITU建议V.28的要求
通过带1µF电荷泵电容器的单个5V电源供电
速率高达120kbit/s
两个驱动器和两个接收器
±30V输入电平
低电源电流：8mA（典型值）
ESD保护性能超过JESD 22规范要求
2000V人体放电模型(A114-A)
MAX202器件可提供采用改良型ESD(15kV HBM)和0.1µF电荷泵电容器的升级
MAX232的特性
符合或超出TIA/EIA-232-F和ITU建议V.28的要求
通过带1µF电荷泵电容器的单个5V电源供电
速率高达120kbit/s
两个驱动器和两个接收器
±30V输入电平
低电源电流：8mA（典型值）
ESD保护性能超过JESD 22规范要求
2000V人体放电模型(A114-A)
MAX202器件可提供采用改良型ESD(15kV HBM)和0.1µF电荷泵电容器的升级
MAX232DRG4中文参数
制造商:Texas Instruments
产品种类:RS-232接口集成电路
封装/箱体:SOIC-Narrow-16
系列:MAX232
功能:Transceiver
数据速率:120 kb/s
激励器数量:2 Driver
接收机数量:2 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:4.5 V
安装风格:SMD/SMT
工作电源电流:10 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:ESD Protection
高度:1.58 mm
长度:9.9 mm
收发器数量:1 Transceiver
工作电源电压:5 V
输出类型:Single-Ended
产品:RS-232 Transceivers
传播延迟时间:500 ns
支持协议:RS-232
产品种类:RS-232接口集成电路
封装/箱体:SOIC-Narrow-16
系列:MAX232
功能:Transceiver
数据速率:120 kb/s
激励器数量:2 Driver
接收机数量:2 Receiver
双工:Full Duplex
电源电压-最大:5.5 V
电源电压-最小:4.5 V
安装风格:SMD/SMT
工作电源电流:10 mA
最小工作温度:-40℃
最大工作温度:+85℃
ESD保护:ESD Protection
高度:1.58 mm
长度:9.9 mm
收发器数量:1 Transceiver
工作电源电压:5 V
输出类型:Single-Ended
产品:RS-232 Transceivers
传播延迟时间:500 ns
支持协议:RS-232

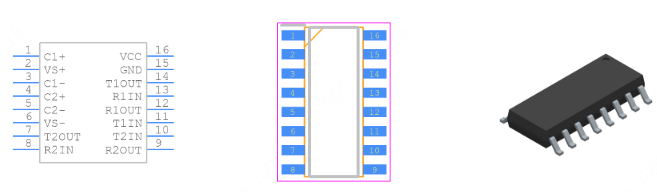

MAX232DRG4引脚图
