SN74AHC14PWR
- 厂商名称TI德州仪器
- 元件分类反相器
- 中文描述具有施密特触发输入的 6 通道、2V 至 5.5V 反相器<br />
- 英文描述Texas Instruments SN74AHC14PWR,Hex Schmitt Trigger Inverter,8mA,2→5.5 V,14-Pin TSSOP
- 数据手册SN74AHC14PWR数据手册Datasheet PDF
- 在线购买
SN74AHC14PWR概述
SNx4AHC14器件包含六个独立的反相器。这些器件执行布尔函数Y=A。
每个电路均用作独立反相器，但出于施密特触发器操作方面的原因，对于正向(VT+)和负向(VT–)信号，这些反相器可能具有不同的输入阈值。
SN74AHC14的特性
ESD保护性能超过JESD 22规范要求：
2000V人体放电模型(A114-A)
200V机器放电模型(A115-A)
1000V带电器件模型(C101)
工作范围：2V至5.5V
5V时，输出驱动为±8mA
施密特触发器输入启用输入噪声电阻
低功耗：最大20µA ICC
每个电路均用作独立反相器，但出于施密特触发器操作方面的原因，对于正向(VT+)和负向(VT–)信号，这些反相器可能具有不同的输入阈值。
SN74AHC14的特性
ESD保护性能超过JESD 22规范要求：
2000V人体放电模型(A114-A)
200V机器放电模型(A115-A)
1000V带电器件模型(C101)
工作范围：2V至5.5V
5V时，输出驱动为±8mA
施密特触发器输入启用输入噪声电阻
低功耗：最大20µA ICC
SN74AHC14PWR中文参数
制造商:Texas Instruments
产品种类:反相器
电路数量:6℃ircuit
逻辑系列:AHC
逻辑类型:CMOS
封装/箱体:TSSOP-14
电源电压-最大:5.5 V
电源电压-最小:2 V
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
高电平输出电流:-8 mA
输入类型:Schmitt Trigger
低电平输出电流:8 mA
输出线路数量:6 Output
工作电源电压:5 V
输出类型:CMOS
产品类型:Inverters
传播延迟时间:12 ns
系列:SN74AHC14
产品种类:反相器
电路数量:6℃ircuit
逻辑系列:AHC
逻辑类型:CMOS
封装/箱体:TSSOP-14
电源电压-最大:5.5 V
电源电压-最小:2 V
最小工作温度:-40℃
最大工作温度:+125℃
安装风格:SMD/SMT
高电平输出电流:-8 mA
输入类型:Schmitt Trigger
低电平输出电流:8 mA
输出线路数量:6 Output
工作电源电压:5 V
输出类型:CMOS
产品类型:Inverters
传播延迟时间:12 ns
系列:SN74AHC14

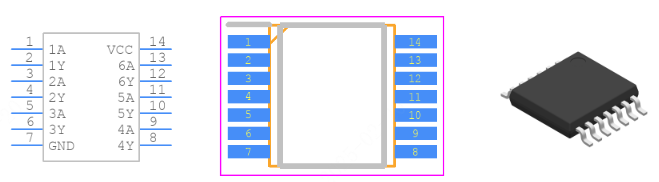

SN74AHC14PWR引脚图
