SN74F125DR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述具有三态输出的4通道、4.5V至5.5V双极缓冲器
- 英文描述Quadruple Bus Buffer Gate With 3-State Outputs
- 数据手册SN74F125DR数据手册Datasheet PDF
- 在线购买
SN74F125DR概述
SN74F125DR是一款由德州仪器（Texas Instruments）生产的四通道三态输出缓冲器，属于高速双极型逻辑电路。以下是该芯片的详细信息：
产品特性
功能：四通道总线缓冲器，具有三态输出。
工作电压：4.5V至5.5V。
输出类型：三态输出，每个通道的输出使能（OE）输入为高电平时，输出将被禁用。
速度：非常高的速度，传播延迟为5-10ns。
封装：14引脚SOIC（小外形集成电路）。
工作温度范围：0°C至70°C。
电气参数
灌电流（IOL）：最大64mA。
拉电流（IOH）：最大15mA。
输入类型：双极型。
输出类型：三态。
应用场景
总线驱动：用于驱动总线线路或缓冲存储器地址寄存器。
数字系统：适用于需要高速信号处理和三态输出的数字系统，如计算机、通信设备和工业控制系统。
产品特性
功能：四通道总线缓冲器，具有三态输出。
工作电压：4.5V至5.5V。
输出类型：三态输出，每个通道的输出使能（OE）输入为高电平时，输出将被禁用。
速度：非常高的速度，传播延迟为5-10ns。
封装：14引脚SOIC（小外形集成电路）。
工作温度范围：0°C至70°C。
电气参数
灌电流（IOL）：最大64mA。
拉电流（IOH）：最大15mA。
输入类型：双极型。
输出类型：三态。
应用场景
总线驱动：用于驱动总线线路或缓冲存储器地址寄存器。
数字系统：适用于需要高速信号处理和三态输出的数字系统，如计算机、通信设备和工业控制系统。
SN74F125DR中文参数
制造商:Texas Instruments
产品种类:缓冲器和线路驱动器
逻辑系列:F
输入线路数量:4 Input
输出线路数量:3 Output
极性:Non-Inverting
封装/箱体:SOIC-14
高电平输出电流:-15 mA
低电平输出电流:64 mA
静态电流:28 mA
电源电压-最小:4.5 V
电源电压-最大:5.5 V
工作电源电流:40 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
逻辑类型:Bipolar
通道数量:4℃hannel
工作电源电压:5 V
输出类型:3-State
产品类型:Buffers&Line Drivers
传播延迟时间:7.5 ns at 5 V
系列:SN74F125
产品种类:缓冲器和线路驱动器
逻辑系列:F
输入线路数量:4 Input
输出线路数量:3 Output
极性:Non-Inverting
封装/箱体:SOIC-14
高电平输出电流:-15 mA
低电平输出电流:64 mA
静态电流:28 mA
电源电压-最小:4.5 V
电源电压-最大:5.5 V
工作电源电流:40 mA
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
逻辑类型:Bipolar
通道数量:4℃hannel
工作电源电压:5 V
输出类型:3-State
产品类型:Buffers&Line Drivers
传播延迟时间:7.5 ns at 5 V
系列:SN74F125

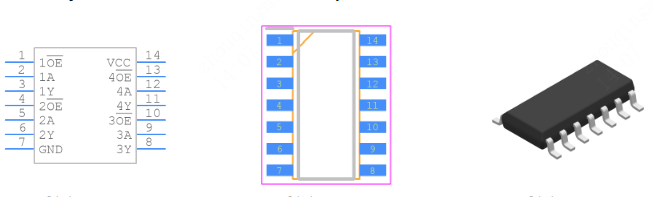

SN74F125DR引脚图
