MAX660MX/NOPB
- 厂商名称TI德州仪器
- 元件分类DC-DC电压芯片
- 中文描述10kHz/80kHz开关电容器电压转换器
- 英文描述Switched℃apacitor Voltage℃onverter
- 数据手册MAX660MX/NOPB数据手册Datasheet PDF
- 在线购买
MAX660MX/NOPB概述
MAX660℃MOS电荷泵电压转换器是一款多功能非稳压型开关电容器逆变器或倍增器。MAX660采用两个低成本电容器，可在1.5 V至5.5 V宽电源电压下工作，提供100 mA输出电流，而不会产生与电感器转换器相关的成本、尺寸和EMI。MAX660的工作电流仅为120µA，在大多数负载下的工作效率超过90%，为电池供电系统提供了理想的性能。MAX660器件可直接并联运行以降低输出阻抗，从而在给定电压下提供更大的电流。
FC（频率控制）引脚可在标称10 kHz或80 kHz振荡器频率之间进行选择。通过在OSC引脚上添加外部电容，可以降低振荡器频率。此外，OSC引脚还可用高达150 kHz的外部时钟驱动MAX660。通过这些方法，可以控制输出纹波频率和谐波。
此外，MAX660还可配置为将正输入电压精确地分成两半。在这种模式下，可使用高达11 V的输入电压。
MAX660的特性
反相或加倍输入电源电压
窄SO-8封装
6.5Ω典型输出阻抗
100 mA时88%的典型转换效率
可选振荡器频率：10 kHz/80 kHz
FC（频率控制）引脚可在标称10 kHz或80 kHz振荡器频率之间进行选择。通过在OSC引脚上添加外部电容，可以降低振荡器频率。此外，OSC引脚还可用高达150 kHz的外部时钟驱动MAX660。通过这些方法，可以控制输出纹波频率和谐波。
此外，MAX660还可配置为将正输入电压精确地分成两半。在这种模式下，可使用高达11 V的输入电压。
MAX660的特性
反相或加倍输入电源电压
窄SO-8封装
6.5Ω典型输出阻抗
100 mA时88%的典型转换效率
可选振荡器频率：10 kHz/80 kHz
MAX660MX/NOPB中文参数
制造商:Texas Instruments
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
拓扑结构:Charge Pump
输出电压:-1.5 V to-5.5 V
输出电流:100 mA
输出端数量:1 Output
输入电压-最小值:1.5 V
输入电压-最大值:5.5 V
开关频率:10 kHz to 80 kHz
最小工作温度:-40℃
最大工作温度:+85℃
系列:MAX660
高度:1.45 mm
输入电压:3.5 V to 5.5 V
长度:4.9 mm
工作电源电流:1 mA
Pd-功率耗散:735 mW
关闭:No Shutdown
电源电压-最小:1.5 V
产品种类:开关稳压器
安装风格:SMD/SMT
封装/箱体:SOIC-8
拓扑结构:Charge Pump
输出电压:-1.5 V to-5.5 V
输出电流:100 mA
输出端数量:1 Output
输入电压-最小值:1.5 V
输入电压-最大值:5.5 V
开关频率:10 kHz to 80 kHz
最小工作温度:-40℃
最大工作温度:+85℃
系列:MAX660
高度:1.45 mm
输入电压:3.5 V to 5.5 V
长度:4.9 mm
工作电源电流:1 mA
Pd-功率耗散:735 mW
关闭:No Shutdown
电源电压-最小:1.5 V

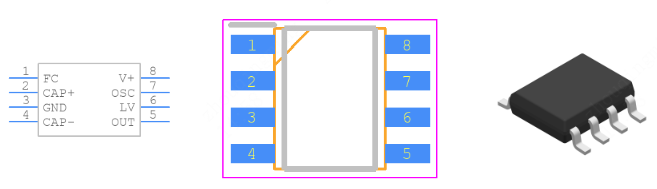

MAX660MX/NOPB引脚图
