SN74F11DR
- 厂商名称TI德州仪器
- 元件分类逻辑门
- 中文描述3通道、3输入、4.5V至5.5V高速(6ns)双极与门
- 英文描述AND Gate 3-Element 3-IN Bipolar 14-Pin SOIC T/R
- 数据手册SN74F11DR数据手册Datasheet PDF
- 在线购买
SN74F11DR概述
SN74F11DR是一款由德州仪器（Texas Instruments）生产的高速双极型三通道三输入与门（AND Gate）集成电路，主要参数和特性如下：
产品特性
逻辑类型：与门（AND Gate）。
通道数：3通道。
输入数：每个通道有3个输入。
工作电压：4.5V至5.5V。
工作温度范围：0°C至70°C。
封装类型：14引脚SOIC（小外形集成电路）封装。
传播延迟：在5V供电和50pF负载下，最大传播延迟为5.6ns。
电气参数
灌电流（IOL）：最大20mA。
拉电流（IOH）：最大1mA。
输入高电平（VIH）：最小2V。
输入低电平（VIL）：最大800mV。
应用场景
SN74F11DR适用于需要高速逻辑处理的数字电路，例如计算机、通信设备、工业控制等领域。
产品特性
逻辑类型：与门（AND Gate）。
通道数：3通道。
输入数：每个通道有3个输入。
工作电压：4.5V至5.5V。
工作温度范围：0°C至70°C。
封装类型：14引脚SOIC（小外形集成电路）封装。
传播延迟：在5V供电和50pF负载下，最大传播延迟为5.6ns。
电气参数
灌电流（IOL）：最大20mA。
拉电流（IOH）：最大1mA。
输入高电平（VIH）：最小2V。
输入低电平（VIL）：最大800mV。
应用场景
SN74F11DR适用于需要高速逻辑处理的数字电路，例如计算机、通信设备、工业控制等领域。
SN74F11DR中文参数
制造商:Texas Instruments
产品种类:逻辑门
逻辑功能:AND
栅极数量:3 Gate
逻辑系列:F
输入线路数量:9 Input
封装/箱体:SOIC-14
输出线路数量:3 Output
低电平输出电流:20 mA
高电平输出电流:-1 mA
传播延迟时间:3.8 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:AND
高度:1.58 mm
输入类型:TTL
长度:8.65 mm
逻辑类型:3-Input AND
位数:3 bit
工作电源电流:6.2 uA
工作电源电压:5 V
产品种类:逻辑门
逻辑功能:AND
栅极数量:3 Gate
逻辑系列:F
输入线路数量:9 Input
封装/箱体:SOIC-14
输出线路数量:3 Output
低电平输出电流:20 mA
高电平输出电流:-1 mA
传播延迟时间:3.8 ns
电源电压-最小:4.5 V
电源电压-最大:5.5 V
最小工作温度:0℃
最大工作温度:+70℃
安装风格:SMD/SMT
功能:AND
高度:1.58 mm
输入类型:TTL
长度:8.65 mm
逻辑类型:3-Input AND
位数:3 bit
工作电源电流:6.2 uA
工作电源电压:5 V

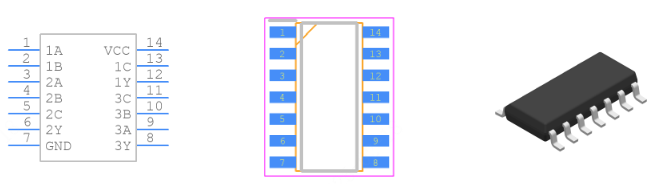

SN74F11DR引脚图
