UCC2802DTR
- 厂商名称TI德州仪器
- 元件分类PWM控制器
- 中文描述具有12.5V/8.3V UVLO和100%占空比、温度范围为-40°C至125°C的12V、1A低功耗BICMOS 1MHz电流模式PWM
- 英文描述Low-Power BiCMOS Current-Mode PWM
- 数据手册UCC2802DTR数据手册Datasheet PDF
- 在线购买
UCC2802DTR概述
UCC280x系列是高速、低功耗的集成电路，包含离线和DC-DC固定频率电流模式开关电源所需的所有控制和驱动组件，元件数量最少。这些器件与UCx84x系列具有相同的引脚配置，并增加了内部全周期软启动和电流采样输入的内部前沿消隐功能。
UCC2802的特性
典型启动电源电流：100µA。
典型工作电源电流：500µA。
支持高达1 MHz的操作频率。
内部软启动功能。
内部故障软启动。
内部电流采样信号的前沿消隐。
1A图腾柱输出。
从电流采样到栅极驱动输出的典型响应时间为70 ns。
电压参考精度为1.5%。
引脚布局与UC3842和UC3842A相同。
UCC2802的特性
典型启动电源电流：100µA。
典型工作电源电流：500µA。
支持高达1 MHz的操作频率。
内部软启动功能。
内部故障软启动。
内部电流采样信号的前沿消隐。
1A图腾柱输出。
从电流采样到栅极驱动输出的典型响应时间为70 ns。
电压参考精度为1.5%。
引脚布局与UC3842和UC3842A相同。
UCC2802DTR中文参数
| 制造商: | Texas Instruments | 输出电流: | 1 A |
| 产品种类: | 开关控制器 | 最小工作温度: | - 40 ℃ |
| 拓扑结构: | Boost, Flyback, Forward | 最大工作温度: | + 85 ℃ |
| 输出端数量: | 1 Output | 封装 / 箱体: | SOIC-8 |
| 开关频率: | 1 MHz | 下降时间: | 44 ns |
| 占空比 - 最大: | 1 | 产品类型: | Switching Controllers |
| 输出电压: | 5 V | 上升时间: | 41 ns |

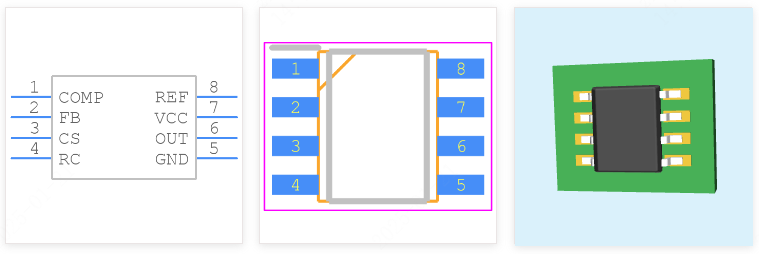

UCC2802DTR引脚图
