NCP361SNT1G
- 厂商名称ON安森美
- 元件分类电源监控芯片
- 中文描述电压监控器，5引脚，TSOP封装，最大复位阈值3.15 V，5.9 V，最小复位阈值2.85V
- 英文描述Processor Supervisor 5.675V 1 Open Drain 5-Pin TSOP T/R
- 数据手册NCP361SNT1G数据手册Datasheet PDF
- 在线购买
NCP361SNT1G概述
NCP361SNT1G是具有内部PMOS FET和过流保护功能的USB正过压保护控制器。当在其输入端检测到错误的VBUS操作条件时，在其输出端断开系统连接。该系统具有正过压保护，最高可达+20V。如果输入电压超过过压阈值，则可以立即将输出与输入断开。这提供了一个负向运行标志（FLAG）输出，可向系统警告发生了电压，电流或过热故障。
片上PMOS晶体管
过压锁定（OVLO）
欠压锁定（UVLO）
过流保护
警报标志输出
EN使能引脚
热关断
应用
消费电子产品，便携式器材，音频
片上PMOS晶体管
过压锁定（OVLO）
欠压锁定（UVLO）
过流保护
警报标志输出
EN使能引脚
热关断
应用
消费电子产品，便携式器材，音频
NCP361SNT1G中文参数
| 电压监控器类型 | 过压保护 | 高度 | 1mm |
| 监控器数目 | 1 | 长度 | 3mm |
| 最大复位阈值电压 | 3.15 V, 5.9 V | 最大工作电源电压 | 20 V |
| 最小复位阈值电压 | 2.85V | 最小工作电源电压 | 1.2 V |
| 安装类型 | 表面贴装 | 最高工作温度 | +85 °C |
| 封装类型 | TSOP | 宽度 | 1.5mm |
| 引脚数目 | 5 | 最低工作温度 | -40 °C |
| 尺寸 | 3 x 1.5 x 1mm |

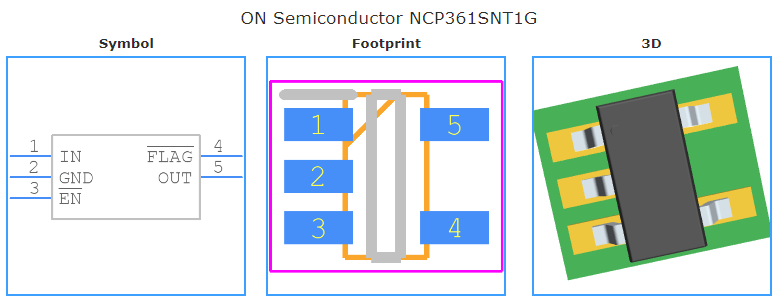

NCP361SNT1G引脚图
