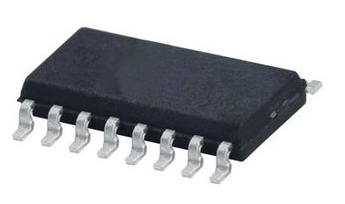

MC14051BDR2G
- 厂商名称ON安森美
- 元件分类多路器开关芯片
- 中文描述多路复用器，4000逻辑芯片，单8:1配置，多路复用器结构8:1
- 英文描述Analog Switch/Analog Multiplexer Single 8:1 Automotive 16-Pin SOIC T/R
- 数据手册MC14051BDR2G数据手册Datasheet PDF
- 在线购买
MC14051BDR2G概述
MC14051BDR2G模拟多路复用器是数字控制的模拟开关。MC14051BDR2G高效实施SP8T固态开关，都具有低导通阻抗和极低的关断漏电流。可以实现完整电源电压范围的模拟信号控制。
特性
控制输入上的三重二极管保护
开关功能先断后合
电源电压范围=3.0 Vdc至18 Vdc
模拟电压范围（V DD-V EE）=3.0至18 V注：V EE必须小于等于V SS
线性传递特性
低噪声-12 nV/sqrt.Cycle，f<=1.0 kHz典型值
CD4051，CD4052和CD4053的引脚对引脚替换
对于4PDT开关，请参阅MC14551B
对于较低的R ON，请使用HC4051，HC4052或HC4053高速CMOS器件
提供无铅封装
特性
控制输入上的三重二极管保护
开关功能先断后合
电源电压范围=3.0 Vdc至18 Vdc
模拟电压范围（V DD-V EE）=3.0至18 V注：V EE必须小于等于V SS
线性传递特性
低噪声-12 nV/sqrt.Cycle，f<=1.0 kHz典型值
CD4051，CD4052和CD4053的引脚对引脚替换
对于4PDT开关，请参阅MC14551B
对于较低的R ON，请使用HC4051，HC4052或HC4053高速CMOS器件
提供无铅封装
MC14051BDR2G中文参数
| 配置 | 单 8:1 | 最低工作温度 | -55 °C |
| 封装类型 | SOIC | 最高工作温度 | +125 °C |
| 安装类型 | 表面贴装 | 每片芯片通道数目 | 1 |
| 典型单电源电压 | 5 V, 9 V, 12 V, 15 V | 高度 | 1.5mm |
| 开关类型 | 模拟多路复用器 | 最大功率耗散 | 500 mW |
| 引脚数目 | 16 | 多路复用器结构 | 0.334027778 |
| 电源类型 | 单 | 长度 | 10mm |
| 输入信号类型 | 单端 | 宽度 | 4mm |
| 输出信号类型 | 单端 | 尺寸 | 10 x 4 x 1.5mm |
MC14051BDR2G引脚图
