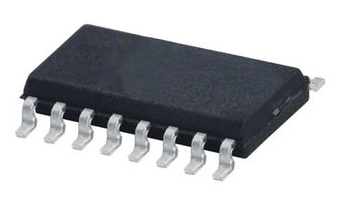

MC14538BDR2G
- 厂商名称ON安森美
- 元件分类多频振荡器
- 中文描述单稳态触发器，16引脚，表面贴装600ns 5 V，2个元素数量，SOIC封装
- 英文描述Monostable Multivibrator Dual-Element-55°C 125°C Automotive 16-Pin SOIC T/R
- 数据手册MC14538BDR2G数据手册Datasheet PDF
- 在线购买
MC14538BDR2G概述
MC14538B是一款双路，可重触发，可重置的单稳态多谐振荡器。MC14538B可从输入脉冲的任何一个边触发，以较宽的宽度范围产生准确的输出脉冲，其持续时间和准确度由外部计时组件确定，是一款双路、可重触发、可重置单稳态多谐振荡器。MC14538B可从输入脉冲的任何一个边触发，以较宽的宽度范围产生准确的输出脉冲，其持续时间和准确度由外部计时组件、CX和RX确定。输出脉冲宽度=(Cx)(Rx)，其中：Rx单位为k，Cx单位为F
特性
触发输入允许无限的上升和下降时间
脉冲宽度范围=10毫秒至10秒钟
锁存触发输入
单独的锁存复位输入
3.0 Vdc至18 Vdc操作极限
可从正向（A输入）或负向沿（B输入）触发
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
与MC14528B和CD4528B（CD4098）引脚兼容
将MC54/74HC4538A用于脉宽小于10 m s且电源电压最高为6 V的情况。
提供无铅封装
特性
触发输入允许无限的上升和下降时间
脉冲宽度范围=10毫秒至10秒钟
锁存触发输入
单独的锁存复位输入
3.0 Vdc至18 Vdc操作极限
可从正向（A输入）或负向沿（B输入）触发
能够在额定温度范围内驱动两个低功耗TTL负载或一个低功耗肖特基TTL负载
与MC14528B和CD4528B（CD4098）引脚兼容
将MC54/74HC4538A用于脉宽小于10 m s且电源电压最高为6 V的情况。
提供无铅封装
MC14538BDR2G中文参数
| 逻辑系列 | 4000 | 尺寸 | 10 x 4 x 1.5mm |
| 逻辑功能 | 单稳多谐振荡器 | 高度 | 1.5mm |
| 每片芯片元件数目 | 2 | 长度 | 10mm |
| 最小脉冲宽度 | 80 ns | 最小工作电源电压 | 3 V |
| 最长传播延迟时间@最长CL | 600 ns @ 5 V | 最高工作温度 | +125 °C |
| 最大静态电流 | 0.7mA | 最大工作电源电压 | 18 V |
| 安装类型 | 表面贴装 | 宽度 | 4mm |
| 封装类型 | SOIC | 最低工作温度 | -55 °C |
| 引脚数目 | 16 |
MC14538BDR2G引脚图
