MC78M12CDTRKG
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述线性稳压器，MC78Mxx系列，输出12 V，DPAK封装，最大输出700mA，表面贴装
- 英文描述Standard Regulator Pos 12V 0.5A 3-Pin(2+Tab)DPAK T/R
- 数据手册MC78M12CDTRKG数据手册Datasheet PDF
- 在线购买
MC78M12CDTRKG概述
MC78M12CDTRKG是一款正电压调节器，与流行的MC7800系列器件相同，只是其额定输出电流仅为一半。MC78M00三端稳压器用于本地卡上稳压。内部电流限制，热关断电路和内部传输晶体管的安全区域补偿相结合，使这些线性稳压器在大多数工作条件下都非常坚固。具有足够的散热能力的最大输出电流为500mA。
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
75?V输出噪声电压
2VDC压差（TJ=+25°C）
700mA峰值输出电流（TJ=+25°C）
应用
车用
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
75?V输出噪声电压
2VDC压差（TJ=+25°C）
700mA峰值输出电流（TJ=+25°C）
应用
车用
MC78M12CDTRKG中文参数
| 制造商: | ON Semiconductor | 最小输入电压: | 14 V |
| 产品种类: | 线性稳压器 | 最小工作温度: | 0 C |
| 安装风格: | SMD/SMT | 最大工作温度: | + 125 C |
| 封装 / 箱体: | TO-252-3 | 负载调节: | 240 mV |
| 输出端数量: | 1 Output | 线路调整率: | 50 mV |
| 极性: | Positive | 系列: | MC78M12 |
| 输出电压: | 12 V | 高度: | 2.38 mm |
| 输出电流: | 500 mA | 长度: | 6.73 mm |
| 输出类型: | Fixed | 宽度: | 6.22 mm |
| 最大输入电压: | 35 V | PSRR/纹波抑制—典型值: | 80 dB |

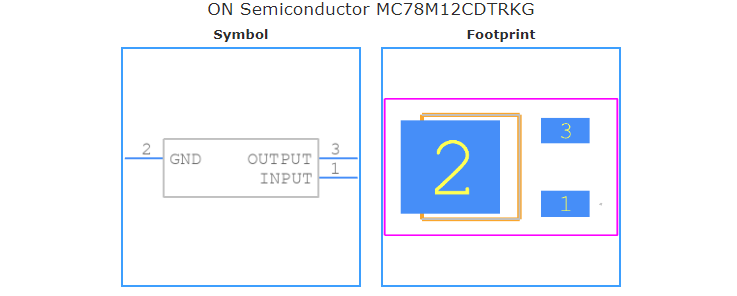

MC78M12CDTRKG引脚图
