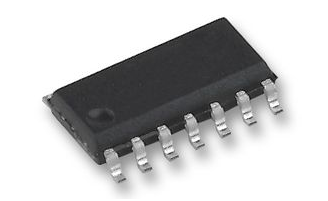

SN74LVC07ADR
- 厂商名称TI德州仪器
- 元件分类缓冲器和线路驱动器
- 中文描述缓冲器和线路驱动器，6位，LVC系列，非反相，14引脚，SOIC封装，缓冲器，驱动器单端，最小工作电源电压5.5 V-40°C，最大低电平输出电流24mA
- 英文描述Buffer/Driver 6-CH Non-Inverting Open Drain CMOS 14-Pin SOIC T/R
- 数据手册SN74LVC07ADR数据手册Datasheet PDF
- 在线购买
SN74LVC07ADR概述
SN74LVC07ADR是具有漏极开路输出的十六进制缓冲器/驱动器。该十六进制缓冲器/驱动器设计用于1.65至5.5V VCC操作。Ioff支持实时插入，部分掉电模式和反向驱动保护。
输入和漏极开路输出接受高达5.5V的电压
5V时最大TPD为2.6ns
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
音频，成像，视频和目视，信号处理，便携式器材，消费电子产品，电源管理，通信与网络，计算机和计算机周边，无线
输入和漏极开路输出接受高达5.5V的电压
5V时最大TPD为2.6ns
每个JESD 17的闩锁性能超过250mA
绿色产品，无Sb/Br
应用
音频，成像，视频和目视，信号处理，便携式器材，消费电子产品，电源管理，通信与网络，计算机和计算机周边，无线
SN74LVC07ADR中文参数
| 逻辑系列 | LVC | 最长传播延迟时间@最长CL | 2.6 ns @ 5 V |
| 逻辑功能 | 缓冲器，驱动器 | 尺寸 | 8.65 x 3.91 x 1.58mm |
| 每片芯片通道数目 | 6 | 高度 | 1.58mm |
| 输入类型 | 单端 | 最大工作电源电压 | 5.5 V |
| 输出类型 | 漏极开路 | 宽度 | 3.91mm |
| 极性 | 非反相 | 最小工作电源电压 | 1.65 V |
| 安装类型 | 表面贴装 | 传输延迟测试条件 | 50pF |
| 封装类型 | SOIC | 最高工作温度 | +85 °C |
| 引脚数目 | 14 | 长度 | 8.65mm |
| 最大低电平输出电流 | 24mA | 最低工作温度 | -40 °C |
SN74LVC07ADR引脚图
