TL072IDT
- 厂商名称ST意法半导体
- 元件分类运算放大器
- 中文描述运算放大器，SOIC封装，双通道，表面贴装安装，双电源，低噪声，8引脚
- 英文描述Op Amp Dual Low Noise Amplifier±18V 8-Pin SO N T/R
- 数据手册TL072IDT数据手册Datasheet PDF
- 在线购买
TL072IDT概述
TL072IDT是一款高速双JFET输入运算放大器，在单片集成电路中集成了匹配良好的高压JFET和双极晶体管。该器件具有高压摆率，低失调电压温度系数，低输入偏置和失调电流。
宽共模（高达VCC+）和差分电压范围
输出短路保护
高输入阻抗JFET输入级
内部频率补偿
无闩锁操作
15nV/√Hz（典型值）低噪声
0.01％（典型值）低谐波失真
应用
信号处理
宽共模（高达VCC+）和差分电压范围
输出短路保护
高输入阻抗JFET输入级
内部频率补偿
无闩锁操作
15nV/√Hz（典型值）低噪声
0.01％（典型值）低谐波失真
应用
信号处理
TL072IDT中文参数
| 放大器类型 | 低噪声 | 最高工作温度 | +105 °C |
| 安装类型 | 表面贴装 | 最低工作温度 | -40 °C |
| 封装类型 | SOIC | 典型输入电压噪声密度 | 15nV/√Hz |
| 电源类型 | 双 | 典型电压增益 | 106 dB |
| 每片芯片通道数目 | 2 | 宽度 | 4mm |
| 引脚数目 | 8 | 高度 | 1.5mm |
| 典型增加带宽产品 | 4MHz | 长度 | 5mm |
| 典型双电源电压 | ±18V | 轨对轨 | 无 |
| 典型转换速率 | 16V/?s | 尺寸 | 5 x 4 x 1.5mm |
| 最大工作频率 | 100 kHz |

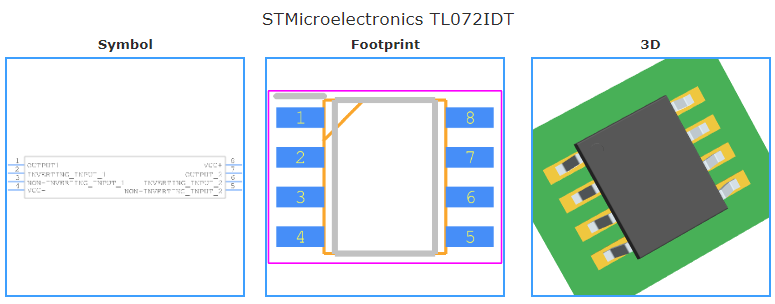

TL072IDT引脚图
