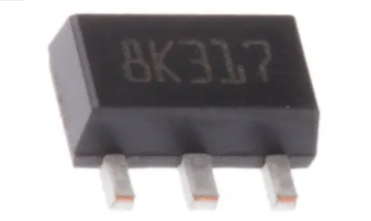

L78L12ACUTR
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述线性稳压器，L78Lxx系列，输出12 V，SOT-89封装，最大输出100mA，表面贴装
- 英文描述Standard Regulator Pos 12V 0.1A 4-Pin(3+Tab)SOT-89 T/R
- 数据手册L78L12ACUTR数据手册Datasheet PDF
- 在线购买
L78L12ACUTR概述
L78L12ACUTR是L78L系列3端正稳压器，采用内部电流限制和热关断功能，使其基本坚不可摧。如果提供足够的散热器，则它可以提供高达100mA的输出电流。它旨在用作广泛应用的固定电压调节器，包括本地或卡上调节，以消除与单点调节相关的噪声和分布问题。此外，它可以与功率传递元件一起使用，以制造大电流稳压器。该器件用作齐纳二极管/电阻器组合的替代产品，具有更低的静态电流和更低的噪声，并提供了改进。
短路保护
无需外部组件
应用
电源管理，工业
短路保护
无需外部组件
应用
电源管理，工业
L78L12ACUTR中文参数
| 输出电压 | 12 V | 负荷调节 | 100 mV |
| 最大输出电流 | 100mA | 线路调节 | 250 mV |
| 封装类型 | SOT-89 | 静态电流 | 6.5mA |
| 输出类型 | 固定 | 尺寸 | 4.6 x 2.6 x 1.6mm |
| 安装类型 | 表面贴装 | 系列 | L78Lxx |
| 最大输入电压 | 35 V | 高度 | 1.6mm |
| 引脚数目 | 3 | 典型压差电压@电流 | 1.7 V @ 40 mA |
| 最低工作温度 | 0 °C | 精确度 | ±5% |
| 最高工作温度 | +150 °C | 长度 | 4.6mm |
| 输出数目 | 1 | 宽度 | 2.6mm |
| 极性 | 正极 |

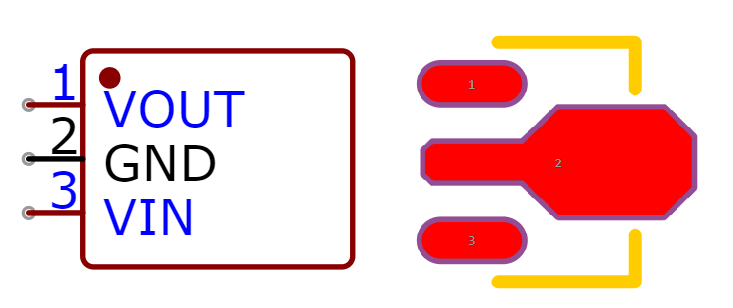

L78L12ACUTR引脚图
