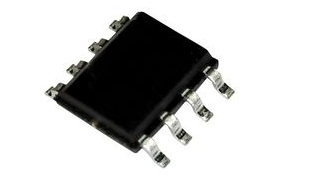

UA741CDT

厂商名称：ST意法半导体

元件分类：运算放大器

中文描述：

运算放大器，SOIC封装，1通道，表面贴装安装，双电源，8引脚

英文描述：

Op Amp Single GP±20V 8-Pin SO N T/R

数据手册：

在线购买：立即购买

UA741CDT概述

UA741CDT是构建在单个硅芯片上的高性能单片运算放大器。它适用于广泛的模拟应用。高增益和宽范围的工作电压在积分器，求和放大器和一般反馈应用中提供了卓越的性能。内部补偿网络（6dB/倍频程）确保闭环电路的稳定性。

输入电压范围大

没有闩锁

短路保护

无需频率补偿

引脚配置与UA709相同

应用

车用，电源管理

UA741CDT中文参数

放大器类型	通用	最低工作温度	0 °C
安装类型	表面贴装	尺寸	5 x 4 x 1.25mm
封装类型	SOIC	宽度	4mm
电源类型	双	长度	5mm
每片芯片通道数目	1	高度	1.25mm
引脚数目	8	典型电压增益	106 dB
典型增加带宽产品	1MHz	典型输入电压噪声密度	23nV/√Hz
典型转换速率	0.5V/?s	轨对轨	无
最高工作温度	+70 °C
