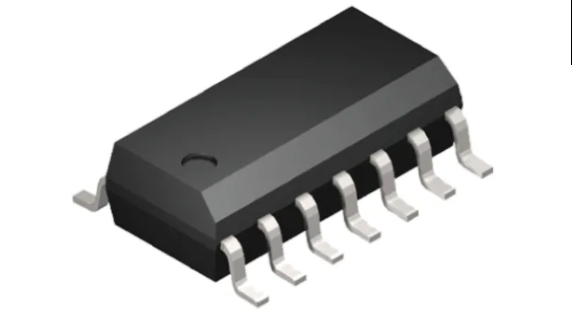

MC14011BDR2G
- 厂商名称ON安森美
- 元件分类逻辑门
- 中文描述2输入，NAND逻辑门，TTL输出，10mA，14引脚，SOIC封装
- 英文描述NAND Gate 4-Element 2-IN CMOS 14-Pin SOIC N T/R
- 数据手册MC14011BDR2G数据手册Datasheet PDF
- 在线购买
MC14011BDR2G概述
MC14011BDR2G是一个四路2输入NAND逻辑门，由P和N通道增强模式器件以单个整体结构（互补MOS）构成。它们的主要用途是需要低功耗和/或高抗噪能力的地方。
所有输出已缓冲
对应CD4000系列B后缀设备的引脚对引脚替换
应用
信号处理
所有输出已缓冲
对应CD4000系列B后缀设备的引脚对引脚替换
应用
信号处理
MC14011BDR2G中文参数
| 逻辑功能 | NAND | 最小工作电源电压 | 3 V |
| 安装类型 | 表面贴装 | 最大低电平输出电流 | 10mA |
| 元件数目 | 4 | 传输延迟测试条件 | 50pF |
| 每逻辑门 的输入端数量 | 2 | 最高工作温度 | +125 °C |
| 施密特触发器输入 | 否 | 最低工作温度 | -55 °C |
| 封装类型 | SOIC | 高度 | 1.5mm |
| 引脚数目 | 14 | 输出类型 | TTL |
| 逻辑系列 | 4000 | 长度 | 8.75mm |
| 最大工作电源电压 | 18 V | 尺寸 | 8.75 x 4 x 1.5mm |
| 最大高电平输出电流 | -10mA | 宽度 | 4mm |
| 最长传播延迟时间@最长CL | 250 ns @ 50 pF |

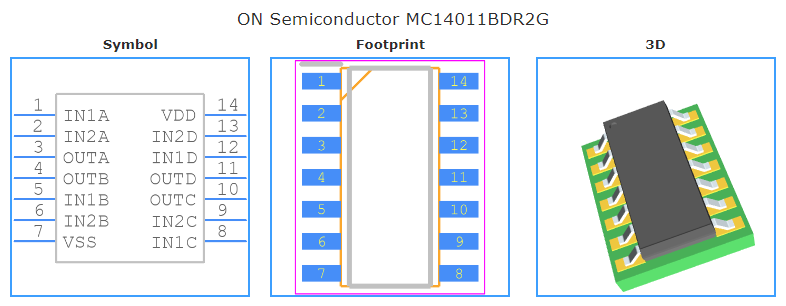

MC14011BDR2G引脚图
