SN74AHC08DR

SN74AHC08DR

厂商名称：TI德州仪器

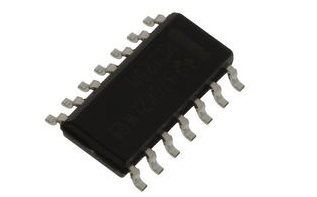

SN74AHC08DR图片

元件分类：门极和反相器

中文描述：

与门，74AHC08，2输入，2V至5.5V，SOIC-14

英文描述：

Quadruple 2-Input Positive-AND Gates

数据手册：

在线购买：立即购买

SN74AHC08DR概述

SN74AHC08DR是四路2输入正与门。这些设备以正逻辑执行布尔函数Y=A?B或Y=（A+B）。该器件在2至5.5V的电压范围内工作，每个JESD 17的闩锁性能超过250mA。

ESD保护超过JESD 22

绿色产品，无Sb/Br

应用

通信与网络，计算机和计算机周边，消费电子产品

SN74AHC08DR中文参数

制造商:	Texas Instruments	最大工作温度:	+ 125 C
产品种类:	逻辑门	安装风格:	SMD/SMT
逻辑功能:	AND	封装 / 箱体:	SOIC-14
逻辑系列:	AHC	功能:	Quad 2-Input Pos
栅极数量:	4 Gate	高度:	1.58 mm
输入线路数量:	2 Input	输入类型:	CMOS
输出线路数量:	1 Output	长度:	8.65 mm
高电平输出电流:	- 8 mA	工作温度范围:	- 40 C to + 125 C
低电平输出电流:	8 mA	输出类型:	CMOS
传播延迟时间:	9 ns	逻辑类型:	2-Input AND
电源电压-最大:	5.5 V	位数:	4 bit
电源电压-最小:	2 V	工作电源电流:	20 uA
最小工作温度:	- 40 C	工作电源电压:	5 V

SN74AHC08DR引脚图

SN74AHC08DR引脚图
