AD633JRZ
- 厂商名称ADI
- 元件分类数模转换芯片
- 中文描述除法器/乘法器，3放大器，1MHz小信号带宽，20V/?s压摆率，8V至18V电源，SOIC-8
- 英文描述Analog Multiplier 4Bit 8-Pin SOIC N Tube
- 数据手册AD633JRZ数据手册Datasheet PDF
- 在线购买
AD633JRZ概述
AD633JRZ是功能完善的四象限模拟乘法器。它包括高阻抗，差分X和Y输入以及高阻抗求和输入（Z）。低阻抗输出电压是由掩埋稳压管提供的标称10V满量程。它经过激光校准，保证总精度为满量程的2％。在10Hz至10kHz带宽内，Y输入的非线性通常小于0.1％，相对于输出的噪声通常小于100?Vrms。1MHz的带宽，20V/?s的压摆率以及驱动电容性负载的能力使它在简单性和成本成为关键问题的各种应用中非常有用。
四象限乘法
激光调整的精度和稳定性
高阻抗单位增益求和输入
总误差在满量程的2％之内
差分高阻抗X和Y输入
高阻抗单位增益求和输入
应用
工业，传感与仪器，信号处理，测试与测量
四象限乘法
激光调整的精度和稳定性
高阻抗单位增益求和输入
总误差在满量程的2％之内
差分高阻抗X和Y输入
高阻抗单位增益求和输入
应用
工业，传感与仪器，信号处理，测试与测量
AD633JRZ中文参数
| 象限数 | 4 | 引脚数目 | 8 |
| 输出类型 | 单端 | 宽度 | 4mm |
| 每片芯片元件数目 | 1 | 最低工作温度 | 0 °C |
| 最大工作频率 | 1 MHz | 高度 | 1.5mm |
| 最大双电源电压 | ±18V | 最高工作温度 | +70 °C |
| 最小双电源电压 | ±8V | 长度 | 5mm |
| 安装类型 | 表面贴装 | 尺寸 | 5 x 4 x 1.5mm |
| 封装类型 | SOIC |

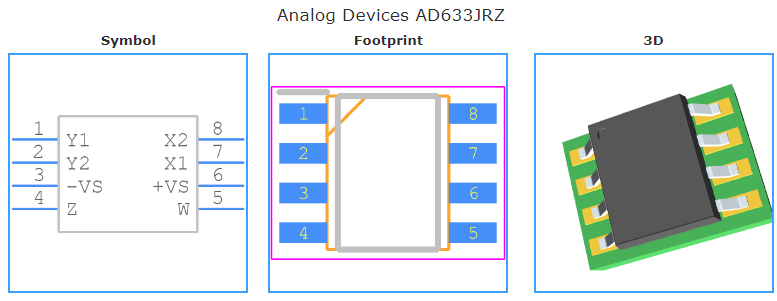

AD633JRZ引脚图
