NL17SZ74USG
- 厂商名称ON安森美
- 元件分类触发器
- 中文描述触发器IC，差分输出，1.65→5.5 V电源，8引脚US封装
- 英文描述Flip Flop D-Type Pos-Edge 1-Element 8-Pin US T/R
- 数据手册NL17SZ74USG数据手册Datasheet PDF
- 在线购买
NL17SZ74USG概述
NL17SZ74USG是MiniGat?高性能，全功能边缘触发D型触发器，具有标准逻辑器件（如74LCX74）的所有功能。
VCC=5V时tPD 2.6ns（典型值）
设计用于1.65至5.5V VCC操作
5V耐压输入，具有5V TTL逻辑的接口功能
LVTTL兼容
兼容LVCMOS
24mA平衡输出灌电流和源功能
所有三种逻辑状态下的静态电源电流都接近于零（10?A），降低了系统功耗要求
替代NC7SZ74
2000V人体模型，200V机器模型高ESD额定值
FET=64芯片复杂度
应用
信号处理
VCC=5V时tPD 2.6ns（典型值）
设计用于1.65至5.5V VCC操作
5V耐压输入，具有5V TTL逻辑的接口功能
LVTTL兼容
兼容LVCMOS
24mA平衡输出灌电流和源功能
所有三种逻辑状态下的静态电源电流都接近于零（10?A），降低了系统功耗要求
替代NC7SZ74
2000V人体模型，200V机器模型高ESD额定值
FET=64芯片复杂度
应用
信号处理
NL17SZ74USG中文参数
| 逻辑系列 | LCX | 尺寸 | 2.1 x 2.4 x 0.8mm |
| 逻辑功能 | D 型 | 最低工作温度 | -55 °C |
| 输出信号类型 | 差分 | 最高工作温度 | +125 °C |
| 触发类型 | 上升沿 | 最小工作电源电压 | 1.65 V |
| 极性 | 反相，非反相 | 传输延迟测试条件 | 15pF |
| 安装类型 | 表面贴装 | 长度 | 2.1mm |
| 封装类型 | US | 宽度 | 2.4mm |
| 引脚数目 | 8 | 最大工作电源电压 | 5.5 V |
| 每片芯片元件数目 | 1 | 高度 | 0.8mm |
| 最长传播延迟时间@最长CL | 14.5 ns@ 15 pF |

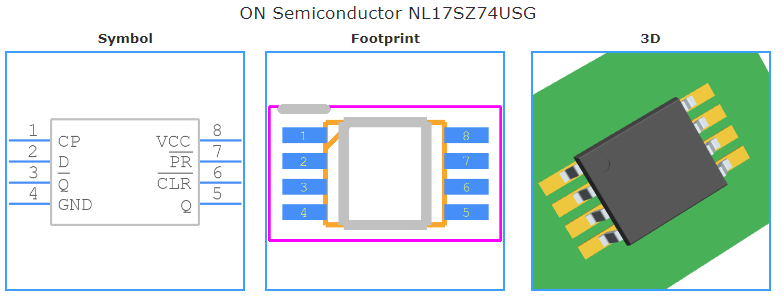

NL17SZ74USG引脚图
