TPS3823-33DBVR
- 厂商名称TI德州仪器
- 元件分类MCU监控新品
- 中文描述德州仪器，电压监控器，最大监控电压5.8V，5引脚，SOT-23封装，最大复位阈值3V，最小复位阈值2.86V
- 英文描述Active-low，push-pull，voltage supervisor(reset IC)with 1.6-s watchdog&manual reset
- 数据手册TPS3823-33DBVR数据手册Datasheet PDF
- 在线购买
TPS3823-33DBVR概述
TPS3823-33DBVR是具有看门狗输入和手动复位功能的电源电压监控器，主要针对DSP和基于处理器的系统提供电路初始化和时序监控。上电期间，当电源电压VDD高于1.1V时，RESET置位。此后，只要VDD保持低于阈值电压VIT-，电源电压监控器就会监视VDD并使RESET保持活动状态。内部定时器延迟输出返回到无效状态（高电平）的时间，以确保正确的系统复位。VDD上升到阈值电压VIT-以上之后，延迟时间td开始。当电源电压降至阈值电压VIT-以下时，输出再次变为有效（低电平）。主管具有看门狗定时器，该定时器由WDI的正跳变或负跳变定期触发。
上电复位发生器，固定延迟时间为200ms
手动复位输入
复位输出为低电平有效
电源电压监控范围（2.5、3、3.3、5V）
看门狗定时器
15?A典型电源电流
绿色产品，无Sb/Br
应用
信号处理，工业，自动化与过程控制，车用，便携式器材，电源管理，无线，通信与网络，计算机和计算机周边
上电复位发生器，固定延迟时间为200ms
手动复位输入
复位输出为低电平有效
电源电压监控范围（2.5、3、3.3、5V）
看门狗定时器
15?A典型电源电流
绿色产品，无Sb/Br
应用
信号处理，工业，自动化与过程控制，车用，便携式器材，电源管理，无线，通信与网络，计算机和计算机周边
TPS3823-33DBVR中文参数
| 电压监控器类型 | 处理器 | 高度 | 1.15mm |
| 监控器数目 | 1 | 长度 | 2.9mm |
| 程控时钟 | 是 | 最大监控电压 | 5.8V |
| 手动复位 | 是 | 最大工作电源电压 | 5.5 V |
| 最大复位阈值电压 | 3V | 宽度 | 1.6mm |
| 最小复位阈值电压 | 2.86V | 最小监控电压 | 0V |
| 安装类型 | 表面贴装 | 最小工作电源电压 | 1.1 V |
| 封装类型 | SOT-23 | 最低工作温度 | -40 °C |
| 引脚数目 | 5 | 最高工作温度 | +85 °C |
| 尺寸 | 2.9 x 1.6 x 1.15mm |

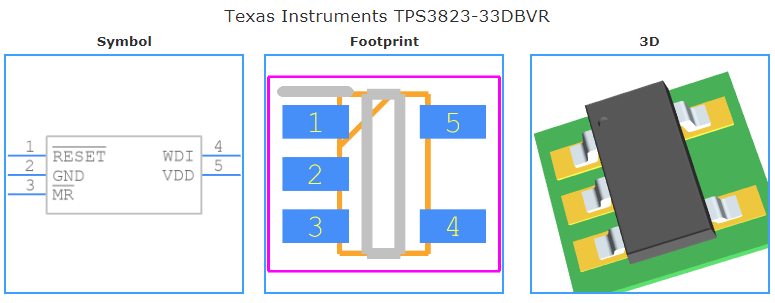

TPS3823-33DBVR引脚图
