L6207PD
- 厂商名称st意法半导体
- 元件分类电机驱动器IC
- 中文描述电机驱动器,双路,DMOS,8V至52V电源,52V/2.8A/2输出,SOIC-36
- 英文描述L6207PD,Full Bridge Motor Driver,Full Bridge PWM,8→52 V,36-Pin PowerSO
- 数据手册L6207PD数据手册Datasheet PDF
- 在线购买
L6207PD概述
L6207PD是一款带PWM电流控制器的双DMOS全桥驱动器。它采用BCD技术实现，在同一芯片上结合了隔离DMOS功率晶体管、CMOS和双极电路。该器件还包括两个独立的恒定关断时间PWM电流控制器，用于执行斩波调节。高压侧功率MOSFET具有非耗散过流保护和热关断功能。
非耗散过流保护
两个独立的恒定tOFF PWM电流控制器
慢衰减同步整流
交叉传导保护
热关断
欠压锁定
集成式快速续流二极管
5.6A输出峰值电流（2.8A DC）
Tj=25°C时为0.3Ω典型RDS(ON)
工作频率高达100kHz
非耗散过流保护
两个独立的恒定tOFF PWM电流控制器
慢衰减同步整流
交叉传导保护
热关断
欠压锁定
集成式快速续流二极管
5.6A输出峰值电流（2.8A DC）
Tj=25°C时为0.3Ω典型RDS(ON)
工作频率高达100kHz
L6207PD中文参数
制造商:STMicroelectronics
产品种类:马达/运动/点火控制器和驱动器
产品:Brushed DC Motor Drivers
类型:Full Bridge
输出电流:2.8 A
工作电源电流:5 mA
最小工作温度:-40℃
最大工作温度:+150℃
安装风格:SMD/SMT
封装/箱体:PowerSO-36
湿度敏感性:Yes
系列:L6207
电源电压-最大:52 V
电源电压-最小:8 V
产品种类:马达/运动/点火控制器和驱动器
产品:Brushed DC Motor Drivers
类型:Full Bridge
输出电流:2.8 A
工作电源电流:5 mA
最小工作温度:-40℃
最大工作温度:+150℃
安装风格:SMD/SMT
封装/箱体:PowerSO-36
湿度敏感性:Yes
系列:L6207
电源电压-最大:52 V
电源电压-最小:8 V

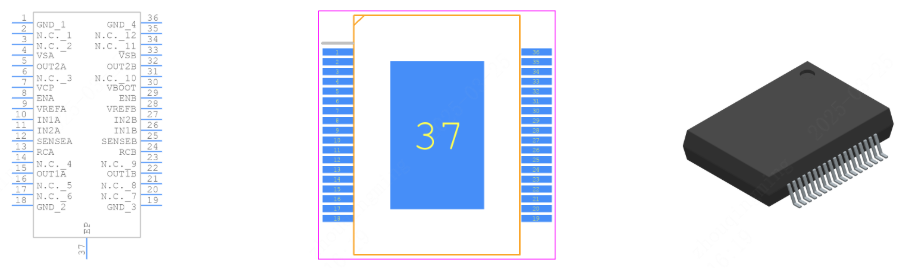

L6207PD引脚图
