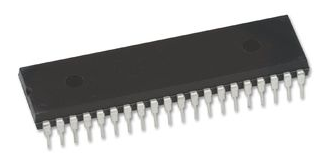

ICL7107CPLZ
- 厂商名称Intersil(英特矽尔)
- 元件分类数模转换器ADC
- 中文描述英特矽尔,模数转换器(ADC),3.5位分辨率,1输入,差分输入,40引脚,PDIP封装
- 英文描述3 1/2 Digit,LCD/LED Display,A/D Converters;MQFP44,PDIP40;Temp Range:0°to 70°
- 数据手册ICL7107CPLZ数据手册Datasheet PDF
- 在线购买
ICL7107CPLZ概述
ICL7107CPLZ是采用40引脚DIP封装的高性能，低功耗，3.5位A/D转换器。它包括七段解码器，显示驱动器，参考和时钟。ICL7107直接驱动仪器尺寸的发光二极管（LED）显示屏。它具有自动归零至低于10?V，零漂移低于1?V/°C，输入偏置电流10pA和翻转误差低于1个计数的功能。真正的差分输入和参考电压在所有系统中都有用，但在测量称重传感器，应变仪和其他桥式传感器时，给设计人员带来了不寻常的优势。
在所有标度上保证0V输入的零读数
零极性时为真极性，用于精确的零位检测
1pA典型输入电流
低于15?V的低噪声（峰峰值）
3SPS的典型转换率
设计工作于±5V电源
低功耗，通常低于10mW
无需额外的有源电路
增强显示稳定性
工作温度范围为0°C至70°C
应用
信号处理
在所有标度上保证0V输入的零读数
零极性时为真极性，用于精确的零位检测
1pA典型输入电流
低于15?V的低噪声（峰峰值）
3SPS的典型转换率
设计工作于±5V电源
低功耗，通常低于10mW
无需额外的有源电路
增强显示稳定性
工作温度范围为0°C至70°C
应用
信号处理
ICL7107CPLZ中文参数
| 分辨率 | 3.5 位 | 输入类型 | 电压 |
| 模数转换器数目 | 1 | 整体非线性误差 | ±1Counts |
| 输入通道数目 | 1 | 典型双电源电压 | ±5V |
| 安装类型 | 通孔 | 长度 | 53.2mm |
| 采样率 | 0.003ksps | 尺寸 | 53.2 x 14.73 x 4.95mm |
| 体系结构 | 双斜率 | 最低工作温度 | 0 °C |
| 封装类型 | PDIP | 最高工作温度 | +70 °C |
| 引脚数目 | 40 | 宽度 | 14.73mm |
| 输入信号类型 | 差分 | 高度 | 4.95mm |
ICL7107CPLZ引脚图
