PS2801-4
- 厂商名称ISOCOM
- 元件分类光耦
- 中文描述Isocom光耦合器,IS2801-4系列,表面安装,四通道,16引脚,SMD封装,NPN光电晶体管,2μs,直流输入
- 英文描述Transistor Output Optocoupler,4-Element,2500V Isolation,PLASTIC,SOP-16
- 数据手册PS2801-4数据手册Datasheet PDF
- 在线购买
PS2801-4概述
IS2801-4是四通道光学耦合隔离器，每个通道都包含红外发光二极管，并且与NPN硅光电晶体管光学耦合。此设备属于Isocom紧凑型光耦合器系列。
半节距1.27 mm
高交流隔离电压3000VRMS
广泛的工作温度范围：-55°C至110°C
应用：
混合基片，支持高密度安装
工业系统控制器
测量仪器
系统电器
半节距1.27 mm
高交流隔离电压3000VRMS
广泛的工作温度范围：-55°C至110°C
应用：
混合基片，支持高密度安装
工业系统控制器
测量仪器
系统电器
PS2801-4中文参数
| 安装类型 | 表面安装 | 典型上升时间 | 2?s |
| 输出设备 | NPN 光电晶体管 | 最大输入电流 | 50 mA |
| 最大正向电压 | 1.4V | 隔离电压 | 3000（最小值）Vrms |
| 通道数目 | 4 | 最大电流传输比 | 6 |
| 针数目 | 16 | 最小电流传输率 | 0.5 |
| 封装类型 | SMD | 典型下降时间 | 3?s |
| 输入电流类型 | 直流 | 系列 | IS2801-4 |

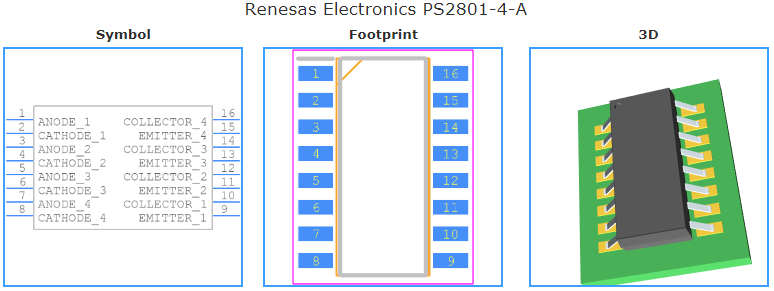

PS2801-4引脚图
