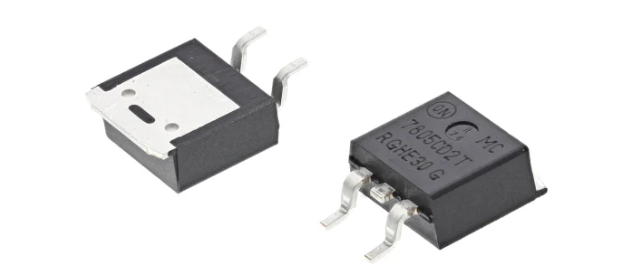

MC7805CD2TR4G
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述ON安森美,线性稳压器,7805系列,输出5 V,D2PAK封装,最大输出2.2A,表面贴装
- 英文描述Linear Voltage Regulator,1 A,5 to 24 V,Positive Vout:5.0 V;TJ=0°C to+125°C,3 LEAD D2PAK,800-REEL
- 数据手册MC7805CD2TR4G数据手册Datasheet PDF
- 在线购买
MC7805CD2TR4G概述
MC7805CD2TR4G是单片集成电路正电压调节器，设计为固定电压调节器，适用于各种应用，包括本地和卡上调节。该稳压器采用内部电流限制，热关断和安全区域补偿。通过适当的散热，它可以提供超过1A的输出电流。尽管主要设计为固定电压调节器，但该设备可与外部组件一起使用以获得可调的电压和电流。
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
提供1.5％，2％和4％公差的输出电压
0至125°C工作温度范围
应用
工业
无需外部组件
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
提供1.5％，2％和4％公差的输出电压
0至125°C工作温度范围
应用
工业
MC7805CD2TR4G中文参数
| 输出电压 | 5 V | 典型压差电压@电流 | 2 V @ 1 A |
| 最大输出电流 | 2.2A | 尺寸 | 10.24 x 9.35 x 30.02mm |
| 封装类型 | D2PAK | 高度 | 30.02mm |
| 输出类型 | 固定 | 宽度 | 9.35mm |
| 安装类型 | 表面贴装 | 系列 | MC78xx |
| 最大输入电压 | 35 V | 静态电流 | 3.2mA |
| 引脚数目 | 3 | 负荷调节 | 25 mV |
| 最低工作温度 | 0 °C | 线路调节 | 20 mV |
| 最高工作温度 | +125 °C | 精确度 | ±4% |
| 输出数目 | 1 | 长度 | 10.24mm |
| 极性 | 正极 |

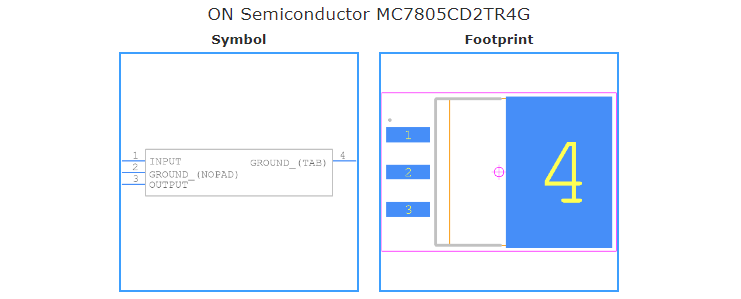

MC7805CD2TR4G引脚图
