AP2127K-ADJTRG1
- 厂商名称Diode(美台)
- 元件分类LDO低压差线性稳压器
- 中文描述Diode(美台),LDO调节器,0.8→5.5 V输出,SOT-23封装,可调输出
- 英文描述Adjustable Positive LDO Regulator,0.8V Min,5.5V Max,CMOS,PDSO5,SOT-23,5 PIN
- 数据手册AP2127K-ADJTRG1数据手册Datasheet PDF
- 在线购买
AP2127K-ADJTRG1概述
AP2127K-ADJTRG1是通过CMOS工艺制造的正电压调节器IC。AP2127系列具有低压差，低噪声，高输出电压精度和低电流消耗的特点，使其非常适合在各种电池供电的设备中使用。AP2127具有1.0V，1.2V，1.5V，1.8V，2.5V，2.8V，3.0V，3.3V，4.2V，4.75V，5.2V固定电压版本以及0.8V至5.5V可调电压版本。
应用
数据通讯
笔记本电脑
特征
宽工作电压：2.5V至6V
高输出电压精度：±2％
高纹波抑制：68dB f=1kHz，54dB f=10kHz
低待机电流：0.1μA
低压降电压：VOUT=3.3V时为170mV 300mA，VOUT=5.2V时为140mV 300mA
低静态电流：典型值为60μA
低输出噪声：60μVrms VOUT=0.8V
短路电流限制：50mA·过热保护
兼容低ESR陶瓷电容器：用于CIN和COUT的1μF
出色的线路/负载调节
软启动时间：50μs
自动放电电阻：RDS（ON）=60Ω
应用
数据通讯
笔记本电脑
特征
宽工作电压：2.5V至6V
高输出电压精度：±2％
高纹波抑制：68dB f=1kHz，54dB f=10kHz
低待机电流：0.1μA
低压降电压：VOUT=3.3V时为170mV 300mA，VOUT=5.2V时为140mV 300mA
低静态电流：典型值为60μA
低输出噪声：60μVrms VOUT=0.8V
短路电流限制：50mA·过热保护
兼容低ESR陶瓷电容器：用于CIN和COUT的1μF
出色的线路/负载调节
软启动时间：50μs
自动放电电阻：RDS（ON）=60Ω
AP2127K-ADJTRG1中文参数
| 输出电压 | 0.8 → 5.5 V | 最低工作温度 | -40 °C |
| 输出类型 | 可调整的 | 最高工作温度 | +85 °C |
| 封装类型 | SOT-23 | 高度 | 1.3mm |
| 安装类型 | 表面贴装 | 线路调节 | 5 mV |
| 最小输入电压 | 2.5 V | 长度 | 3.1mm |
| 最大输入电压 | 6 V | 尺寸 | 3.1 x 1.7 x 1.3mm |
| 引脚数目 | 5 | 启用 | 是 |
| 输出数目 | 1 | 负荷调节 | 10 mV |
| 极性 | 正极 | 宽度 | 1.7mm |
| 静态电流 | 90?A | 参考电压 | 0.8V |
| 精确度 | ±2% |

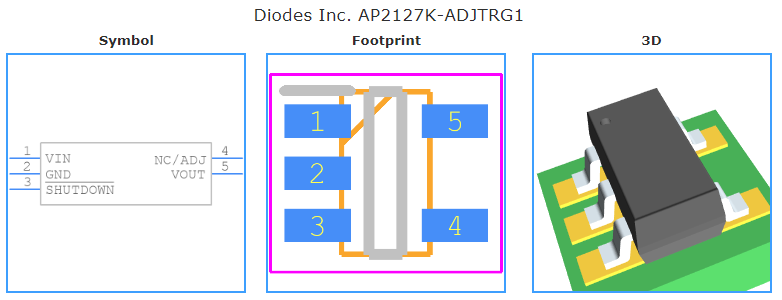

AP2127K-ADJTRG1引脚图
