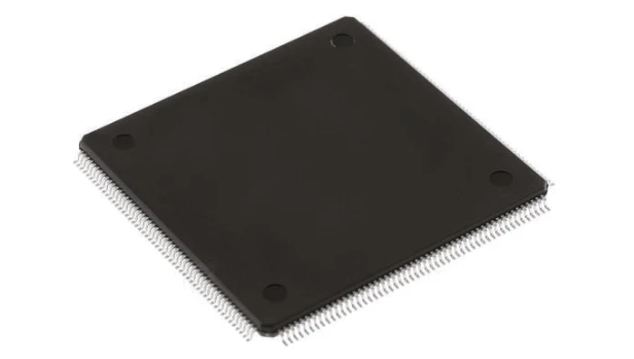

LPC1778FBD144,551
- 厂商名称NXP恩智浦
- 元件分类ARM微控制器 - MCU
- 中文描述NXP微控制器,LPC178x/7x系列,144引脚,LQFP封装,CAN通道数2,ARM Cortex M3,表面贴装安装
- 英文描述LPC1778FBD144-512kB flash,96kB SRAM,Ethernet,USB,LQFP144 package QFP 144-Pin
- 数据手册LPC1778FBD144,551数据手册Datasheet PDF
- 在线购买
LPC1778FBD144,551概述
LPC1778FBD144,551是一种适合嵌入式应用的Cortex-M3微控制器，具有高集成度和低功耗的特点，运行频率为120 MHz。功能包括512 kB闪存、96 kB数据存储器、以太网、USB 2.0设备/主机/OTG、8通道DMA控制器、5个UART、2个CAN通道、3个SSP/SPI、3个I2C、I2S、8通道12位ADC、10位DAC、QEI、SD/MMC、电机控制PWM、4个通用定时器、6输出通用PWM、带独立电池供电的超低功耗实时时钟以及最多109个通用I/O引脚。
目标应用
电子计量
照明
工业网络
报警系统
大型家电
电机控制
目标应用
电子计量
照明
工业网络
报警系统
大型家电
电机控制
LPC1778FBD144,551中文参数
| 系列名称 | LPC178x/7x | UART通道数目 | 5 |
| 封装类型 | LQFP | 程序存储器类型 | 闪存 |
| 安装类型 | 表面贴装 | 模数转换器单元数目 | 1 |
| 引脚数目 | 144 | CAN通道数目 | 2 |
| 装置核芯 | ARM Cortex M3 | 指令集结构 | RISC |
| 数据总线宽度 | 32Bit | 模数转换器分辨率 | 12Bit |
| 程序存储器大小 | 512 kB | I2C通道数目 | 3 |
| 最大频率 | 120MHz | 尺寸 | 20.1 x 20.1 x 1.45mm |
| 内存大小 | 4 kB, 96 kB | 计时器 | 4 x 32 位 |
| USB通道 | 1 x 设备，1 x 主机，1 x OTG | 高度 | 1.45mm |
| PWM单元数目 | 1 | 计时器分辨率 | 32Bit |
| 模数转换器通道 | 8 | 宽度 | 20.1mm |
| SPI通道数目 | 3 | PWM通道 | 6 |
| 典型工作电源电压 | 3.3 V | 模数转换器 | 8 x 12 位 |
| 以太网通道的最大数量 | 1 | 长度 | 20.1mm |
| 最低工作温度 | -40 °C | 最高工作温度 | +85 °C |
| 计时器数目 | 4 | 脉冲宽度调制 | 1（6 通道） |
| 以太网通道数目 | 1 |

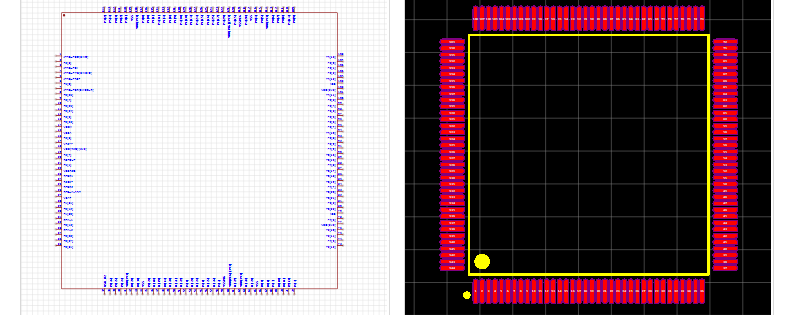

LPC1778FBD144,551引脚图
