AD7476AAKSZ-REEL7
- 厂商名称ADI
- 元件分类数模转换器ADC
- 中文描述亚德诺,12位高速ADC,低功耗,数模转换器,单通道,2.35V→5.25V,SC70-6封装
- 英文描述12-Bit,1 MSPS,Low-Power A/D Converter in SC70 and MSOP Packages
- 数据手册AD7476AAKSZ-REEL7数据手册Datasheet PDF
- 在线购买
AD7476AAKSZ-REEL7概述
AD7476AAKSZ-REEL7是12位高速、低功耗逐次逼近型ADC，采用单电源工作，电源电压为2.35V至5.25V，最高呑吐量可达1 MSPS。这些器件均内置一个低噪声、宽带宽采样/保持放大器，可处理13 MHz以上的输入频率。转换过程和数据采集过程通过CS和串行时钟进行控制，从而为器件与微处理器或DSP接口创造了条件。输入信号在CS的下降沿进行采样，而转换同时在此处启动。该器件无流水线延迟。
特性
高呑吐量：1 MSPS
额定电压(VDD)：2.35 V至5.25 V
低功耗：
典型值3.6 mW（1 MSPS，3 V电源）
典型值12.5 mW（1 MSPS，5 V电源）
宽输入带宽：
71 dB信噪比（100 kHz输入频率）
灵活的功耗/串行时钟速度管理
无流水线延迟
高速串行接口SPI®/QSPI?/MicroWire?/DSP兼容
待机模式：最大1?A
6引脚SC70封装
8引脚MSOP封装
特性
高呑吐量：1 MSPS
额定电压(VDD)：2.35 V至5.25 V
低功耗：
典型值3.6 mW（1 MSPS，3 V电源）
典型值12.5 mW（1 MSPS，5 V电源）
宽输入带宽：
71 dB信噪比（100 kHz输入频率）
灵活的功耗/串行时钟速度管理
无流水线延迟
高速串行接口SPI®/QSPI?/MicroWire?/DSP兼容
待机模式：最大1?A
6引脚SC70封装
8引脚MSOP封装
AD7476AAKSZ-REEL7中文参数
| 制造商: | Analog Devices Inc. | 最大工作温度: | + 125 C |
| 产品种类: | 模数转换器 - ADC | 高度: | 0.9 mm |
| 系列: | AD7476A | 输入电压: | 5.25 V |
| 安装风格: | SMD/SMT | 长度: | 2 mm |
| 封装 / 箱体: | SC-70-6 | 转换器数量: | 1 Converter |
| 分辨率: | 12 bit | 类型: | S/H ADC |
| 通道数量: | 1 Channel | 宽度: | 1.25 mm |
| 接口类型: | 3-Wire, QSPI, SPI | 商标: | Analog Devices |
| 采样比: | 1 MS/s | 参考类型: | External |
| 输入类型: | Single-Ended | DNL - 微分非线性: | +/- 0.75 LSB |
| 结构: | SAR | 增益误差: | +/- 1.5 LSB |
| 模拟电源电压: | 2.35 V to 5.25 V | INL - 积分非线性: | +/- 0.75 LSB |
| 数字电源电压: | 2.35 V to 5.25 V | ADC 输入端数量: | 1 Input |
| SNR – 信噪比: | 71 dB | 工作电源电压: | 5 V |
| 最小工作温度: | - 40 C | Pd-功率耗散: | 17.5 mW |

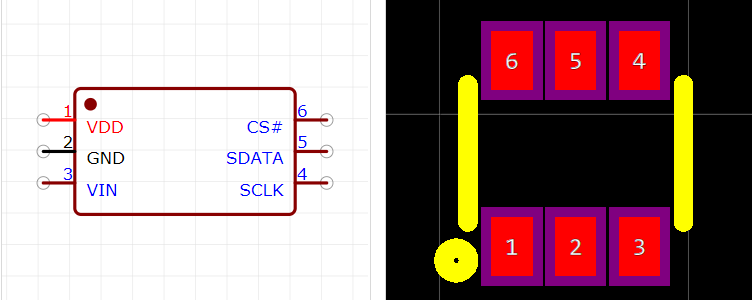

AD7476AAKSZ-REEL7引脚图
