L78M05CDT-TR
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述ST意法半导体,线性稳压器,L78M系列,输出5V,DPAK封装,最大输出500mA,表面贴装
- 英文描述L78M Series 500 mA 5 V Three Terminal Positive Voltage LDO Regulator-TO-252(<span>DPAK</span>)
- 数据手册L78M05CDT-TR数据手册Datasheet PDF
- 在线购买
L78M05CDT-TR概述
L78M05CDT-TR是一款三端正压稳压器,具有多种固定输出电压,因此适用于广泛的应用.该稳压器可以提供本地卡上调节,消除与单点调节相关的分配问题.采用内部电流限制,过热关断与安全区域保护,使其非常坚固耐用.如果配合足够的散热,它可以提供超过0.5A的输出电流.虽然主要设计用作为固定稳压器,但它可以配合外部组件,以提供可调的电压与电流.
热过载保护
短路保护
输出转换SOA保护
输出电压公差:4%
扩展温度范围
应用
电源管理
热过载保护
短路保护
输出转换SOA保护
输出电压公差:4%
扩展温度范围
应用
电源管理
L78M05CDT-TR中文参数
| 输出电压 | 5 V | 极性 | 正极 |
| 最大输出电流 | 500mA | 尺寸 | 6.6 x 6.2 x 2.4mm |
| 封装类型 | DPAK | 静态电流 | 6mA |
| 输出类型 | 固定 | 高度 | 2.4mm |
| 安装类型 | 表面贴装 | 宽度 | 6.2mm |
| 最大输入电压 | 35 V | 系列 | L78Mxx |
| 引脚数目 | 3 | 典型压差电压@电流 | 2 V @ 350 mA |
| 最低工作温度 | 0 °C | 长度 | 6.6mm |
| 最高工作温度 | +150 °C | 线路调节 | 100 mV |
| 输出数目 | 1 | 负荷调节 | 100 mV |

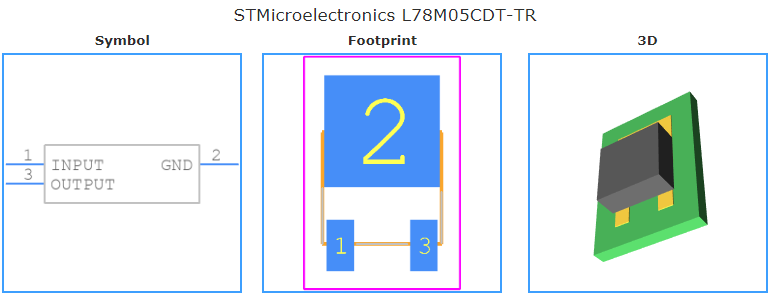

L78M05CDT-TR引脚图
