L78L05ABUTR
- 厂商名称ST意法半导体
- 元件分类线性稳压器
- 中文描述ST意法半导体,线性稳压器,L78L05系列,输出5 V,SOT-89封装,最大输出100mA,表面贴装
- 英文描述Miniature 5V regulator housed in a SOT-89 IC package,wide temperature operating range,and requires no external components.
- 数据手册L78L05ABUTR数据手册Datasheet PDF
- 在线购买
L78L05ABUTR概述
L78L05ABUTR是一个三端子正向电压稳压器,采用内部电流限制和热关断,使此设备坚不可摧.如提供足够的散热,此设备可传递高达100mA输出电流.在一系列应用中,此设备可用作为固定电压稳压器,包括本地和片上稳压,用于消除单点稳压带来的噪音以及分配问题.此外,此产品可连同功率通路元件,用于高电流电压稳压器.产品可用作为齐纳二极管/电阻器组合替代品,在低静态电流和低噪音基础上进行提升.
热过载保护
短路保护
无需外部元件
可选择±4%(A)或±8%(C)
应用
电源管理
热过载保护
短路保护
无需外部元件
可选择±4%(A)或±8%(C)
应用
电源管理
L78L05ABUTR中文参数
| 输出电压 | 5 V | 极性 | 正极 |
| 最大输出电流 | 100mA | 负荷调节 | 60 mV |
| 封装类型 | SOT-89 | 尺寸 | 4.6 x 2.6 x 1.6mm |
| 输出类型 | 固定 | 典型压差电压@电流 | 1.7 V @ 40 mA |
| 安装类型 | 表面贴装 | 长度 | 4.6mm |
| 最大输入电压 | 30 V | 系列 | L78Lxx |
| 引脚数目 | 3 | 宽度 | 2.6mm |
| 最低工作温度 | -40 °C | 高度 | 1.6mm |
| 最高工作温度 | +125 °C | 静态电流 | 6mA |
| 输出数目 | 1 | 线路调节 | 150 mV |

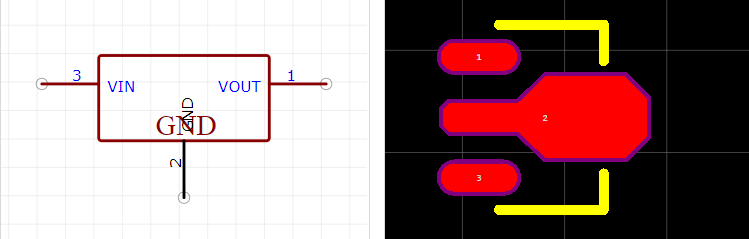

L78L05ABUTR引脚图
