SPX1117M3-L-3-3/TR
- 厂商名称EXAR艾科嘉
- 元件分类LDO低压差线性稳压器
- 中文描述EXAR艾科嘉,LDO调节器,3.3 V输出,800mA最大输出,SOT-223封装
- 英文描述SPX1117,800mA Low Dropout Voltage Regulator
- 数据手册SPX1117M3-L-3-3/TR数据手册Datasheet PDF
- 在线购买
SPX1117M3-L-3-3/TR概述
SPX1117M3-L-3-3是一款3.3V固定输出低压差(LDO)线性稳压器,设计用于满足中等功率,占用面积小的解决方案.该器件非常适合用于电池供电应用与便携式计算机.该器件具有非常低的静态电流,以及满载时1.1V的低压差.随着输出电流减小,静态电流流入负载,从而提高效率.
保证1A峰值电流
低静态电流
0.1％线路调节
0.2％负载调节率
采用2.2?F陶瓷电容器稳定
过流与过热保护
保证1A峰值电流
低静态电流
0.1％线路调节
0.2％负载调节率
采用2.2?F陶瓷电容器稳定
过流与过热保护
SPX1117M3-L-3-3/TR中文参数
| 输出电压 | 3.3 V | 精确度 | ±1% |
| 输出类型 | 固定 | 最低工作温度 | -40 °C |
| 封装类型 | SOT-223 | 最高工作温度 | +125 °C |
| 最大输出电流 | 800mA | 负荷调节 | 0.002 |
| 安装类型 | 表面贴装 | 尺寸 | 6.5 x 3.5 x 1.6mm |
| 最小输入电压 | 2.6 V | 参考电压 | 1.262V |
| 最大输入电压 | 15 V | 宽度 | 3.5mm |
| 引脚数目 | 3+Tab | 高度 | 1.6mm |
| 极性 | 正极 | 线路调节 | 0.001 |
| 输出数目 | 1 | 长度 | 6.5mm |
| 静态电流 | 5mA |

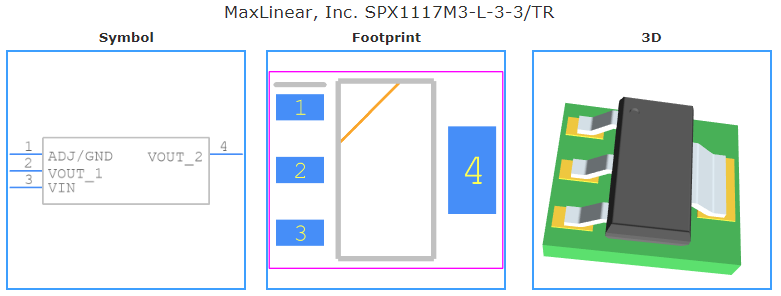

SPX1117M3-L-3-3/TR引脚图
