MAX1110EAP
- 厂商名称MAXIM(美信)
- 元件分类模数转换器ADC
- 中文描述美信,模数转换器,低功率,8 bit,50 kSPS,差分、单端,SPI,单,2.7 V
- 英文描述ADC,Successive Approximation,8-Bit,1 Func,8 Channel,Serial Access,CMOS,PDSO20,5.30 MM,0.65 MM PITCH,LEAD FREE,PLASTIC,SSOP-20
- 数据手册MAX1110EAP数据手册Datasheet PDF
- 在线购买
MAX1110EAP概述
MAX1110EAP+是一款低功耗，8位，8通道串行SAR模数转换器（ADC），采用20引脚SSOP封装。它具有一个内部采样/保持，参考电压，时钟和串行接口。该器件采用2.7V至5.5V单电源供电，仅消耗85?A的电流，而采样速率高达50Ksps。MAX1110的8个模拟输入可通过软件配置，允许单极性/双极性和单端/差分工作。使用内部时钟或外部串行接口时钟执行逐次逼近转换。满量程模拟输入范围由2.048V内部基准电压源或1V至VDD的外部基准电压源确定。MAX1110具有软件可编程的2?A自动掉电模式，可将功耗降至最低。使用断电，电源电流在1Ksps时降至6?A，在10Ksps时降至52?A。它用于系统诊断，太阳能供电的远程系统，4mA至20mA供电的远程数据采集系统。
8通道单端或4通道差分输入
工作温度范围为-40°C至85°C
SPI/QSPI/MICROWIRE兼容串行接口
总未调整误差为±0.3LSB，增益误差为±1LSB（内部或外部基准）
积分非线性（INL）在VDD=2.7V至3.6V时为±0.15LSB，在VDD=5.5V时为±0.2LSB
±1LSB的差分非线性（DNL），在整个温度范围内均不会丢失代码
偏移误差在VDD=2.7V至3.6V时为±0.35LSB，在VDD=5.5V时为±0.5LSB
1.5MHz的小信号带宽（滚降-3dB）和800KHz的全功率带宽
在25KHz时通道间串扰为-75dB
VDD=2.7V至3.6V时的电源抑制比（PSRR）为±0.4mV
应用
信号处理,便携式器材,医用
8通道单端或4通道差分输入
工作温度范围为-40°C至85°C
SPI/QSPI/MICROWIRE兼容串行接口
总未调整误差为±0.3LSB，增益误差为±1LSB（内部或外部基准）
积分非线性（INL）在VDD=2.7V至3.6V时为±0.15LSB，在VDD=5.5V时为±0.2LSB
±1LSB的差分非线性（DNL），在整个温度范围内均不会丢失代码
偏移误差在VDD=2.7V至3.6V时为±0.35LSB，在VDD=5.5V时为±0.5LSB
1.5MHz的小信号带宽（滚降-3dB）和800KHz的全功率带宽
在25KHz时通道间串扰为-75dB
VDD=2.7V至3.6V时的电源抑制比（PSRR）为±0.4mV
应用
信号处理,便携式器材,医用
MAX1110EAP中文参数
| 制造商: | Maxim Integrated | 最小工作温度: | - 40 C |
| 产品种类: | 模数转换器 - ADC | 最大工作温度: | + 85 C |
| 系列: | MAX1110 | 高度: | 1.78 mm |
| 安装风格: | SMD/SMT | 长度: | 7.33 mm |
| 封装 / 箱体: | SSOP-20 | 转换器数量: | 1 Converter |
| 分辨率: | 8 bit | 宽度: | 5.38 mm |
| 通道数量: | 4 Channel/8 Channel | 参考类型: | External |
| 接口类型: | SPI | DNL - 微分非线性: | +/- 1 LSB |
| 采样比: | 50 kS/s | INL - 积分非线性: | +/- 0.5 LSB |
| 输入类型: | Differential/Single-Ended | 工作电源电压: | 2.7 V to 5.5 V |
| 结构: | SAR | Pd-功率耗散: | 640 mW |

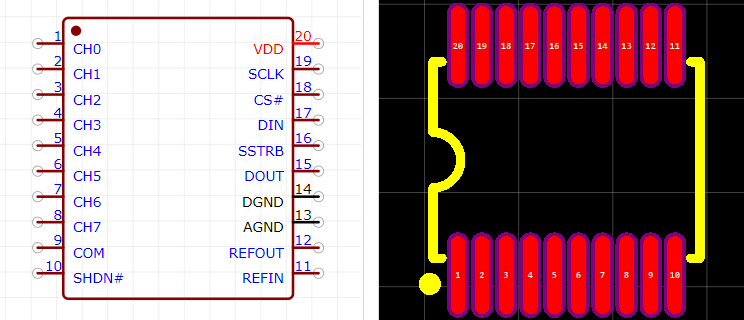

MAX1110EAP引脚图
