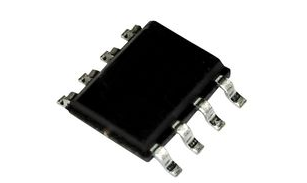

UC2842BD1R2G
- 厂商名称ON安森美
- 元件分类开关控制器
- 中文描述ON安森美,PWM电流模式控制器,表面贴装,最高工作温度+85°C,8引脚,SOIC封装,电流控制<span id="__kindeditor_bookmark_start_451__"></span>
- 英文描述High Performance Current Mode PWM Controller,SOIC-8 Narrow Body,2500-REEL
- 数据手册UC2842BD1R2G数据手册Datasheet PDF
- 在线购买
UC2842BD1R2G概述
UC2842BD1R2G为高性能固定频率电流模式控制器。此类器件专门针对离线和DC-DC转换器应用而设计，为设计人员提供了一种经济高效的方案，并最大限度减少了外部部件。这些集成电路具有实现精确占空比控制的微调振荡器、温度补偿参考、高增益误差放大器、电流感应比较器和高电流图腾柱输出，适用于驱动功率MOSFET。此外，此外还包含以下保护功能：都具有迟滞的输入和参考欠压锁定、逐周期电流限制、可编程输出停滞时间以及用于单脉冲计量的锁存。此类器件采用8引脚双列直插和表面贴装(SO-8)塑料封装以及14引脚塑料表面贴装(SO-14)封装。SO-14封装具有用于图腾柱输出级的单独电源和接地引脚。UCX842B的UVLO阈值为16 V（开）和10 V（关），非常适用于离线转换器。UCX843B适用于UVLO阈值为8.5 V（开）和7.6 V（关）的较低电压应用。
特性
精密频率的微调振荡器
振荡器频率保证为250 kHz
电流模式操作至500 kHz
自动前馈补偿
锁存PWM用于逐周期限流
具有欠压锁定功能的内部修整基准
大电流图腾柱输出
迟滞欠压锁定
低启动和工作电流
提供无铅封装
特性
精密频率的微调振荡器
振荡器频率保证为250 kHz
电流模式操作至500 kHz
自动前馈补偿
锁存PWM用于逐周期限流
具有欠压锁定功能的内部修整基准
大电流图腾柱输出
迟滞欠压锁定
低启动和工作电流
提供无铅封装
UC2842BD1R2G中文参数
| PWM输出数目 | 1 | 输出电压 | 5.05 V |
| 控制方法 | 电流 | 开/关端子 | 是 |
| 拓扑 | 升压、反激式、正向 | 同步引脚 | 是 |
| 上升时间 | 150ns | 典型工作电源电压 | 30 V |
| 下降时间 | 150ns | 最低工作温度 | -25 °C |
| 最大负载循环 | 0.96 | 尺寸 | 5 x 4 x 1.5mm |
| 最高开关频率 | 275 kHz | 最高工作温度 | +85 °C |
| 安装类型 | 表面贴装 | 宽度 | 4mm |
| 封装类型 | SOIC | 高度 | 1.5mm |
| 引脚数目 | 8 | 长度 | 5mm |
| 输出电流 | 1A |
UC2842BD1R2G引脚图
