LM317LDR2G
- 厂商名称ON安森美
- 元件分类线性稳压器
- 中文描述ON安森美,线性稳压器,LM317系列,输出1.2→37 V,SOIC封装,最大输出100mA,表面贴装,可调输出
- 英文描述Linear Voltage Regulator,100 mA,High PSRR,Adjustable,Positive TJ=0°C to+125°C,SOIC-8 Narrow Body,2500-REEL
- 数据手册LM317LDR2G数据手册Datasheet PDF
- 在线购买
LM317LDR2G概述
LM317LDR2G是一款可调式3端正电压调节器，能够在1.2至37V的输出电压范围内提供超过100mA的电流。该稳压器非常易于使用，仅需两个外部电阻即可设置输出电压。此外，它还采用了内部电流限制，热关断和安全区域补偿功能，从而使其实质上具有防喷溅功能。LM317L可用于各种应用，包括本地的卡上调节。该器件还可用于制造可编程输出稳压器，或者通过在调节器和输出之间连接固定电阻，LM317L可用作精密电流稳压器。
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
高压应用中的浮动操作
消除库存许多固定电压
应用
电源管理
内部热过载保护
内部短路电流限制
输出晶体管安全区域补偿
高压应用中的浮动操作
消除库存许多固定电压
应用
电源管理
LM317LDR2G中文参数
| 输出电压 | 1.2 → 37 V | 极性 | 正极 |
| 最大输出电流 | 100mA | 长度 | 5mm |
| 封装类型 | SOIC | 宽度 | 4mm |
| 输出类型 | 可调整的 | 精确度 | ±4% |
| 安装类型 | 表面贴装 | 负荷调节 | 0.005 |
| 最小输入电压 | 4.2 V | 线路调节 | 0.07 %/V |
| 引脚数目 | 8 | 参考电压 | 1.3V |
| 最低工作温度 | 0 °C | 尺寸 | 5 x 4 x 1.5mm |
| 最高工作温度 | +125 °C | 高度 | 1.5mm |
| 输出数目 | 1 | 系列 | LM317 |

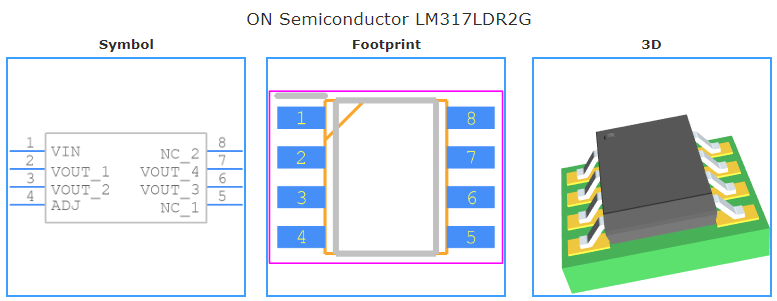

LM317LDR2G引脚图
