STTH3010D

厂商名称ST意法半导体
元件分类二极管
中文描述1000 V，30 A超高速二极管
英文描述1000 V, 30 A Ultrafast Diode
数据手册STTH3010D数据手册Datasheet PDF
在线购买

STTH3010D概述

STTH3010D 是由意法半导体（STMicroelectronics）设计生产的一款超高速恢复二极管。以下是关于它的详细介绍：

基本性能参数

额定电压（DC）：1000V。
额定电流：30A。
正向压降（Vf）：2V@30A。
反向恢复时间（trr）：100ns。
反向漏电流（Ir）：15μA@1000V。
封装形式：TO-220AC（通孔安装）。
工作温度范围：-65℃~+175℃（结温）。

主要特点

超高速恢复：具有极短的反向恢复时间，适合高频应用。
低损耗：低正向压降和快速恢复特性有助于降低传导和开关损耗。
高耐压能力：能够承受高达1000V的反向电压。
高可靠性：设计用于高功率和高可靠性要求的应用。
绝缘封装：具有电气绝缘封装，适合在高电压环境下使用。

STTH3010D中文参数

制造商:STMicroelectronics

产品种类:小信号开关二极管

产品:General Purpose Diodes

安装风格:Through Hole

封装/箱体:TO-220-2

峰值反向电压:1 kV

最大浪涌电流:180 A

If-正向电流:30 A

配置:Single

恢复时间:42 ns

Vf-正向电压:1.3 V

Ir-反向电流:15 uA

最小工作温度:-65℃

最大工作温度:+175℃

系列:STTH3010

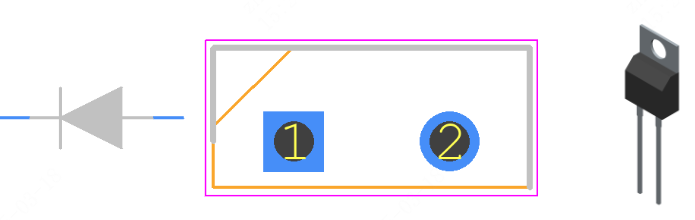

STTH3010D引脚图
