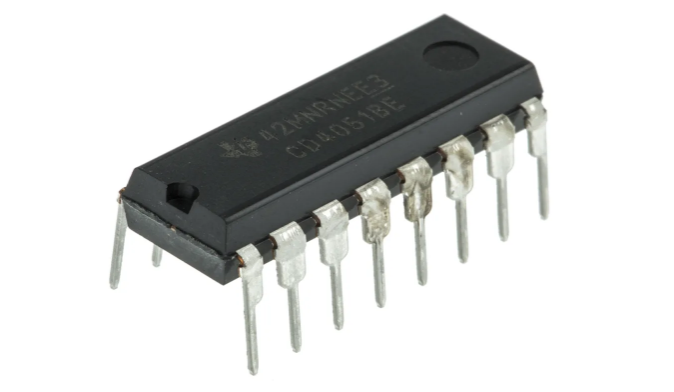

CD4051BE

CD4051BE

  • 厂商名称TI德州仪器
  • 元件分类模拟开关芯片
  • 中文描述8:1模拟多路复用器/多路解复用器芯片,单通道,240 ohm,3V至20V,DIP-16
  • 英文描述Analog Multiplexer Single 8:1 16-Pin PDIP Tube
  • 数据手册CD4051BE数据手册Datasheet PDF
  • 在线购买

CD4051BE概述

CD4051BE模拟多路复用器是一种数字控制模拟开关,具有低导通阻抗和非常低的OFF泄漏电流。可以通过4.5V至20V的数字信号幅度来控制高达20VP-P的模拟信号(如果VDD-VSS=3V,则可以控制高达13V的VDD-VEE;对于VDD-VEE高于13V的电平差,需要至少4.5V的VDD-VSS)。例如,如果VDD=+4.5V,VSS=0V和VEE=-13.5V,则可以通过0V至5V的数字输入来控制-13.5V至+4.5V的模拟信号。这些多路复用器电路在整个VDD-VSS和VDD-VEE电源电压范围内均消耗极低的静态功率,而与控制信号的逻辑状态无关。当禁止输入端子上存在逻辑“1”时,所有通道均关闭。CD4051BE具有三个二进制控制输入A,B和C,和禁止输入。这三个二进制信号选择要打开的8个通道中的1个,并将8个输入之一连接到输出。

广泛的数字和模拟信号电平

低导通电阻,典型值125 Ohm。VDD-VEE=18V时超过15VP-P信号输入范围

高关闭电阻,通道泄漏典型值为±100pA。在VDD-VEE=18V时

逻辑电平转换

匹配的开关特性,rON=5典型值。对于VDD-VEE=15V

在所有数字控制输入和电源条件下的静态功耗非常低

片上二进制地址解码

5V,10V和15V参数额定值

10%已测试20V静态电流

在整个封装温度范围内,最大输入电流在18V时为1?A,在18V和25°C时为100nA

先断后合开关消除了通道重叠

应用

自动化与过程控制,时钟与计时,消费电子产品,机器人

CD4051BE中文参数

配置 单 8:1 典型双电源电压 ±3 V, ±5 V
封装类型 PDIP 最低工作温度 -55 °C
安装类型 通孔 最高工作温度 +125 °C
典型单电源电压 5 V,9 V,12 V,15 V,18 V 每片芯片通道数目 1
开关类型 模拟多路复用器 多路复用器结构 0.334027778
引脚数目 16 宽度 6.35mm
电源类型 双,单 长度 19.3mm
输入信号类型 单端 高度 4.57mm
输出信号类型 单端 尺寸 19.3 x 6.35 x 4.57mm

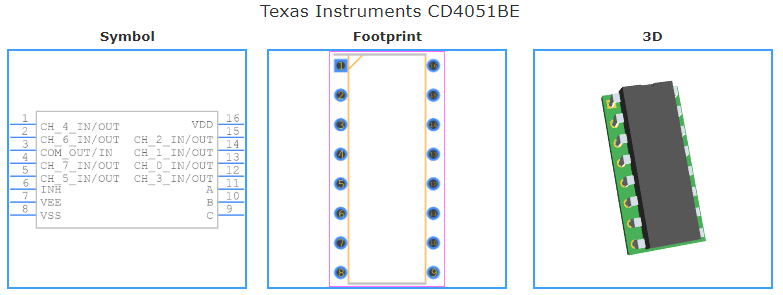

CD4051BE引脚图

CD4051BE引脚图和PCB焊盘图
